Документация термопластавтоматов

[edwards]

Доброго времени суток
Пытаюсь запустить Engel EC 7000/900 после длительного простоя.
Ввиду скисания батарейки сбросилась программа.
Были разные дискеты с одной из них загрузился. Все вроде показывает ок, но при попытке его пошевелить выдает что то про мотор.
Все на немецком
Отсюда просьбы:
Нужен файл русификатор меню.
Нужны схемы.
Нужна любая возможная сервисная документация.
По возможностям прошу писать в личку для обсуждения договоренностей.

Доброго времени суток
чтобы вам помочь "Нужен файл русификатор меню."...сделайте копию дискет с помощью WinImage
и вложить их здесь
или попробуйте найти файл TXTENG32.BIN или TXTRUS32.BIN
удачи

[dedaborja]

Доброго времени суток
... Все вроде показывает ок, но при попытке его пошевелить выдает что то про мотор.
Все на немецком...

Киньте фото экрана где "что то про мотор". Может он просто масла просит долить или конечник ограждения ему не нравится. Машина не должна простаивать. А русификация когда ещё подоспеет...

[Артур69]

Доброго времени суток
... Все вроде показывает ок, но при попытке его пошевелить выдает что то про мотор.
Все на немецком...

Киньте фото экрана где "что то про мотор". Может он просто масла просит долить или конечник ограждения ему не нравится. Машина не должна простаивать. А русификация когда ещё подоспеет...

Дядь Боря , согласен. Там может мелочь какая. А перевод не всегда точно отображает истинные желания машины. Но наверное проблема решена , раз молчим?

[solderman]

К сожалению вопрос не отпал

https://yadi.sk/i/jfabDuWtsCYYuQ

Вот такие сообщения об ошибках
Файл русификации или ангинизации так и не нашел киньтесь у кого есть пожалуйста

[Артур69]

Параметры каких то установок за пределами. Возможно открытие формы .но может и ещё чего. Остальное двери. Проверяйте концевые.

[dedaborja]

К сожалению вопрос не отпал
Вот такие сообщения об ошибках
Файл русификации или ангинизации так и не нашел киньтесь у кого есть пожалуйста

Давайте разделим задачу. Пока в этой теме ищется русификация, откройте отдельную тему по исключительно ремонту и оживляжу вашего энгеля. Здесь не будем сорить. Там и обсудим. Нерешаемых проблем нет.

[solderman]

Ищем проблемы с концевиками
Файл должен называться TXTENG.BIN или TXTRUS.BIN , ибо в архиве от этой машины нашелся файл TXTGER.BIN . В именах нет 32 - уж очень машина древняя.
Как мне перенести сообщения из этого топика в новый?
Может быть я создам новый топик, а модератор любезно туда перекинет все сообщения?

[dedaborja]

уж очень машина древняя.
Как мне перенести сообщения из этого топика в новый?

На странице "Термопласты не могут без ремонта..." слева вверху кнопка "Новая тема". Входите и лаконично, но информативно даёте заголовок. Например, "Перезапуск Engel 7000/900 после длит. простоя". Дайте фото общего вида, шильдик четко и на чем остановились.
За документацией первым делом обратитесь в представительство. Все-таки машина старая - может помогут.

[edwards]

Ищем проблемы с концевиками
Файл должен называться TXTENG.BIN или TXTRUS.BIN , ибо в архиве от этой машины нашелся файл TXTGER.BIN . В именах нет 32 - уж очень машина древняя.
Как мне перенести сообщения из этого топика в новый?
Может быть я создам новый топик, а модератор любезно туда перекинет все сообщения?

ТАК...Я НЕ ПОНЯЛ...
ПИШИТЕ ПОЖАЛУЙСТА:
1 ТИП МАШИНЫ
2 КАКАЯ СИСТЕМА ...EC,CC ...80,90 ....
3 КАКОЙ plc
4 ФОТКИ
5 ССЫЛКА НА НОВУЮ ТЕМУ

[Васи-ич 1949]

Уважаемые коллеги не могли бы кто нибудь помочь с документацией на термопластавтомат KuASY 60/20. Почитал чет форум и ничего на него не нашел.

[Woolfy]

На KuASY много всего. Просто ваша моделька, видимо, редкая. Искать документацию именно на неё можно долго.
Для эффективной помощи выложите фото корзины управления, панели управления и внятный список (и количество) плат. Система управления KuASY сильно унифицирована.

[Васи-ич 1949]

Общие принципы работы станка это конечно хорошо ,хотелось бы конечно родную документацию,схемы,описание.Фотопересылками никогда не занимался,да и техники у меня такой нету. Дня за два попробую придумать как это сделать.

[zdoba]

На форуме уже есть такая тема. injection-molding-machines-need-in-repa ... 15325.html
Отвечал там ЗЮМ. Попробуй обратиться к нему.

[Мулланур]

Для примера, вот тема другого поколения куаси 60/20 viewtopic.php?f=28&t=25187&p=152555#p152333.
То есть делайте фото тпа и тогда можно будет похожую может найти. Например: куаси 170 и 105 и 60 одного поколения, использовались одни комплектующие, один алгоритм, схемы.

[Васи-ич 1949]

Станок KuASY 60/20

[Васи-ич 1949]

Извиняюсь за качество фото если нужно будет попробую сделать лучше.

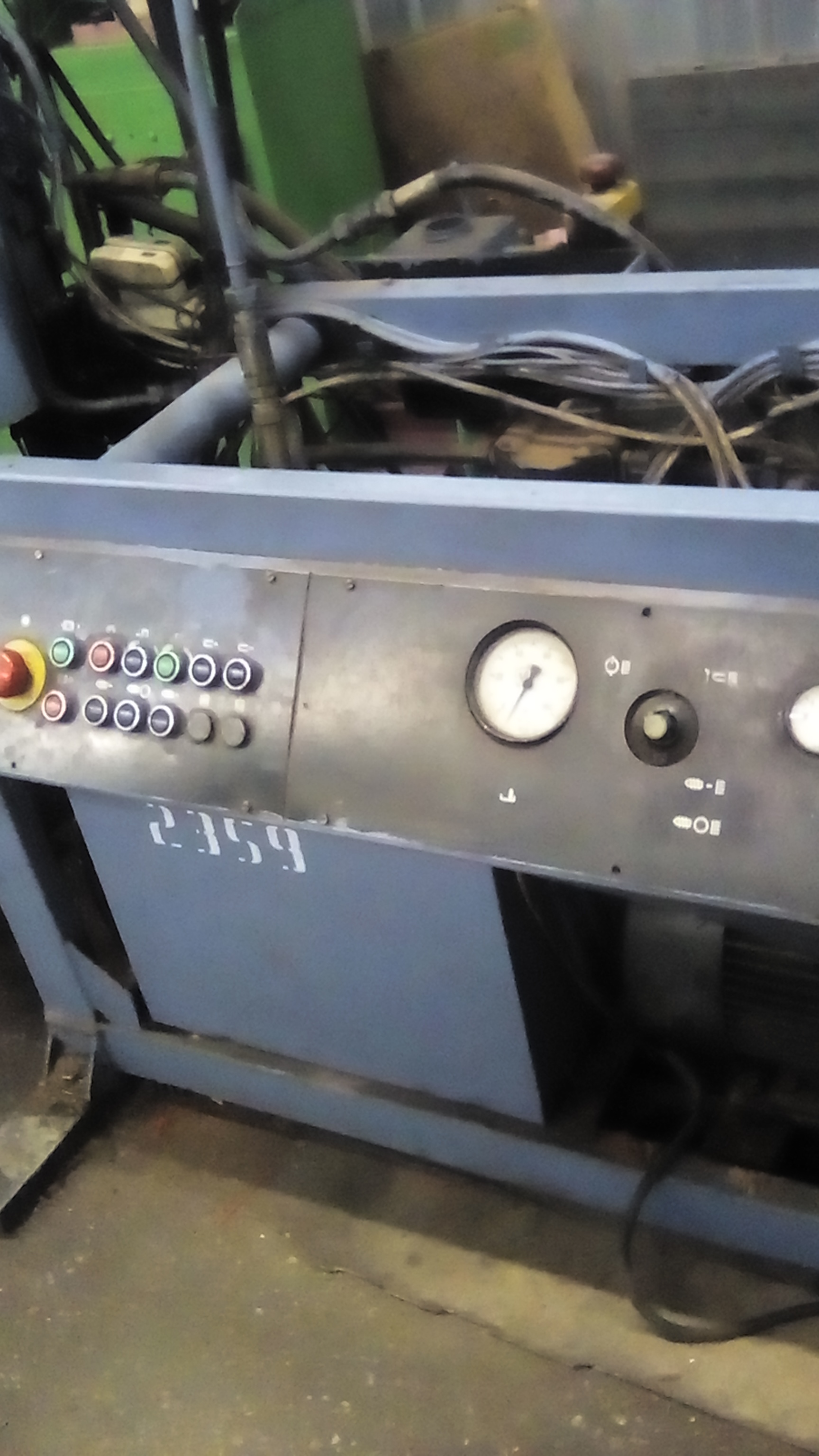

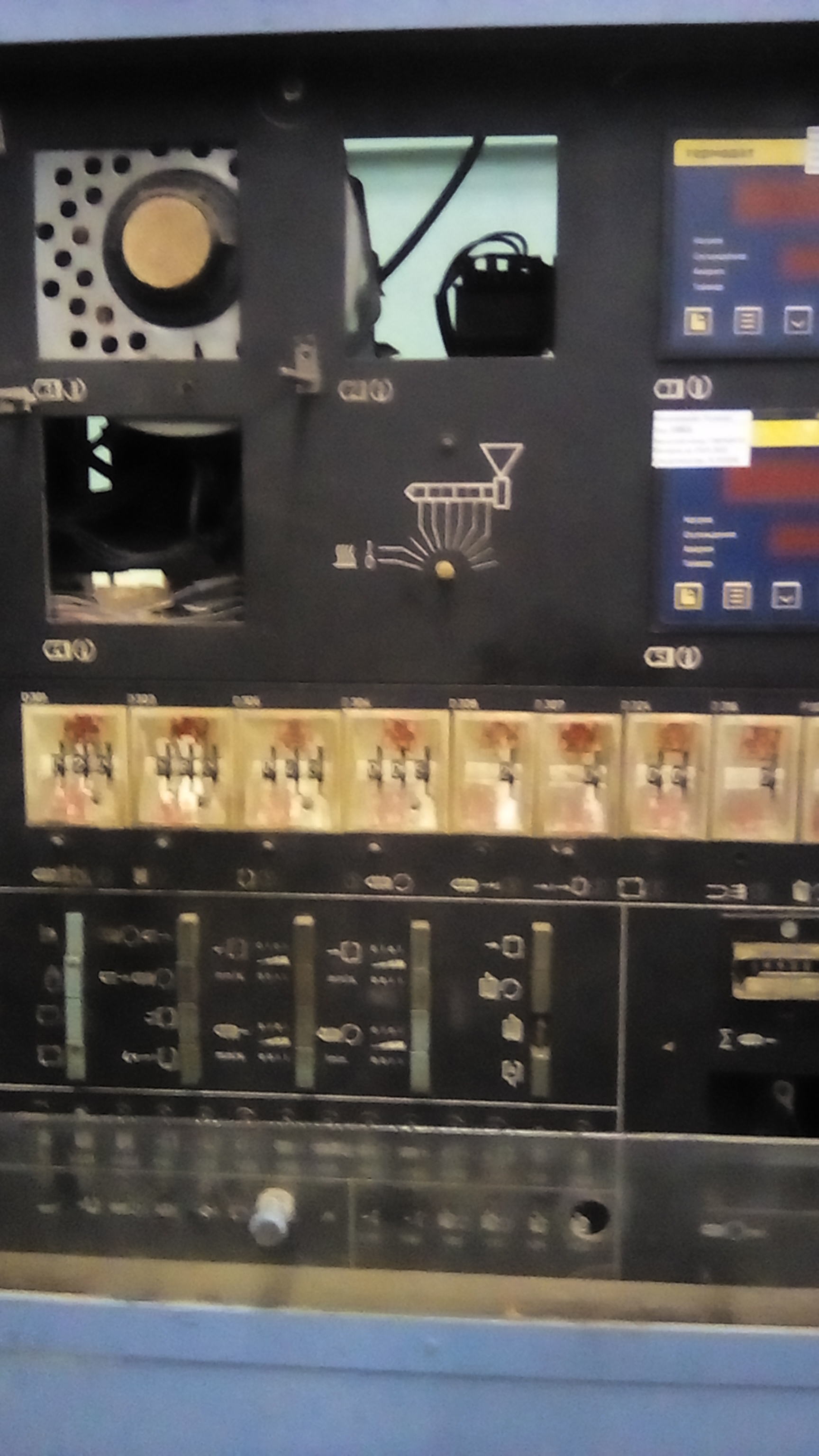

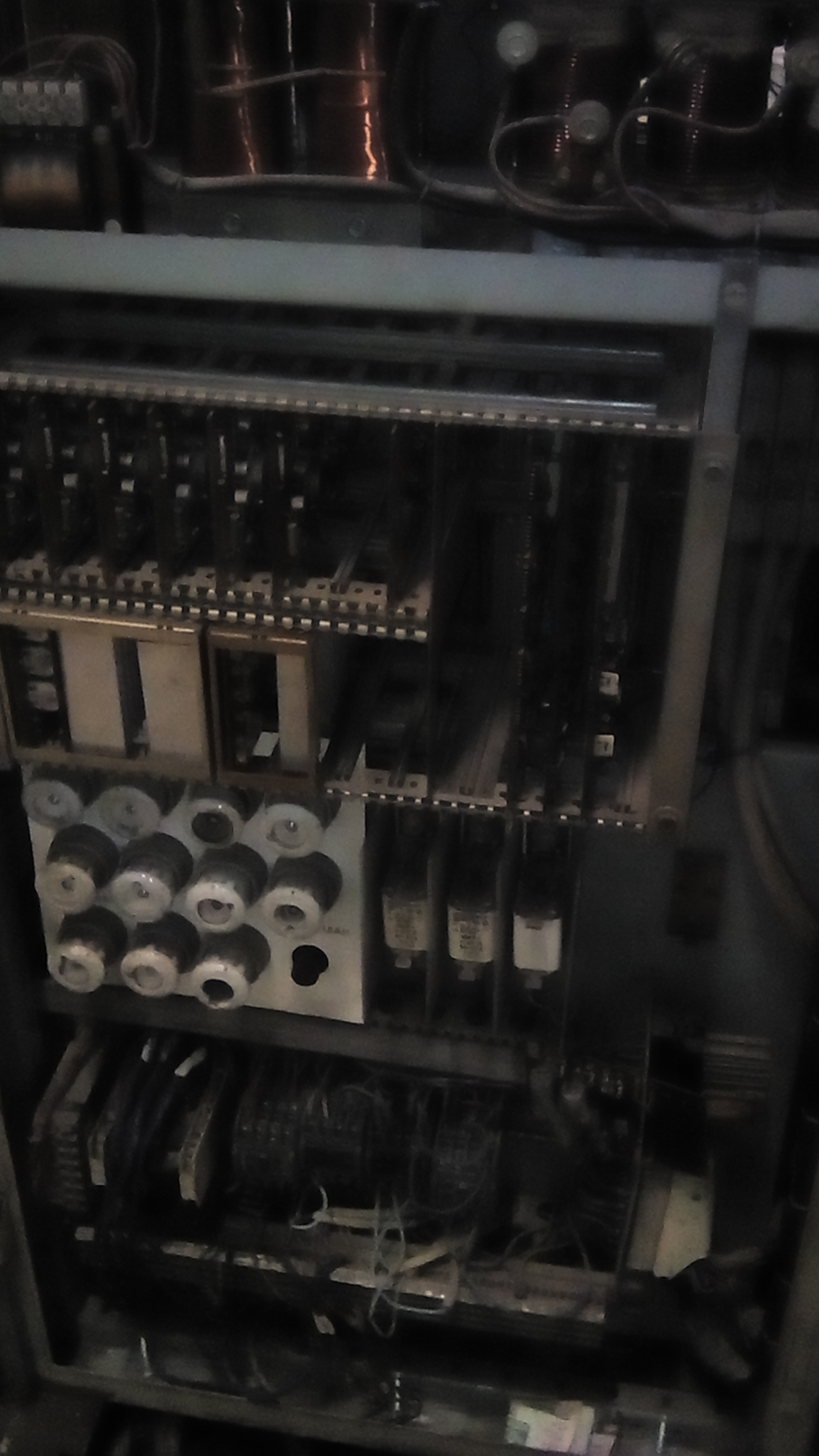

Небольшие пояснения к фото.На фото представлено часть термопластавтомата с фартуком на котором смонтированы кнопки управления и отдельно шкаф управления.С одной стороны шкафа управления расположены тумблеры временных выдержек ,светодиодная индикация режимов и аварийных состояний и соответственно кнопки режимов и кнопки настроек режимов.С другой стороны шкафа управления находится корзина электронных плат.С правой стороны корзины находится три большие платы управления "головной мозг" процессор SAE 20-51,плата временных выдержек SAE 06-51,индикационная плата EFE 15-51.C левой стороны корзины находятся небольшие платы электронных ключей 6 шт.название забыл в понедельник уточню и одна платка с диодами.Блок питания думаю можно не комментировать

[Woolfy]

Уже лучше. Фото нужно делать при хорошем освещении. Теперь скачиваете всё , что найдёте, на KuASY, выбираете нужное и распечатываете. Вам в первую очередь нужна циклограмма и схемы платы входов - выходов и блока питания (это важно!).
Во вложении - пример списка плат. Ну и плата выходных ключей - download/file.php?id=27536
Вложение с расширением .txt отказалось загружаться, поэтому -
Состав блока электроники ТПА KuASY-1400 (II) с электронным управлением:
1. Плата SAE 20-51.01 (ЦП) - 1 шт.;
2. Плата SAE 06-51.01 (таймеры) - 1 шт.;
3. Плата SAE 15-51.01 (входы-выходы) - 2 шт.;
4. Плата SAE 03-01.01 (вых. усилители 3 А) - 8 шт.;
5. Плата SAE 01-01.01 (блок питания 5 В) - 1 шт.
Выложите, пожалуйста, образы (hex - файлы) EEPROM (циклограмму), расположенных на плате ЦПУ. А то может случиться так, что у кого-то "слетела" прошивка, а предпоследний KuASY этой модели сдали в металлолом/на драгметаллы неделю назад. Готов предоставить программатор "ТРИТОН" в ближайшее воскресенье или ближе к Новому Году.
Вдогонку. Немного недоделанное ТОиРЭ на KuASY-1400. Ознакомитесь с условными графическими обозначениями.

[zdoba]

Ныряй сюда: https://yadi.sk/d/w2_ggVgltZwJX?w=1
Начинай со 105

[zdoba]

Предложение к активным пользователям и "гуру" этого форума
dedaborja
Woolfy
Мулланур
Чиж
Бегемот
ЗЮМ и другим.
У меня на облаке лежать файлы по куаси, которыми многие пользуються. Скиньте мне в личку что у Вас есть по термопласлам по фирмам, я закину к себе в облако -все будут пользоваться.У меня там 40 Гиг.

[Woolfy]

У меня, к сожалению, нет каких-либо "фирменных" материалов по ТПА. Иногда попадались ксерокопии всякого качества, иногда с дурным переводом. Часть материалов смог нарисовать на компьютере, когда было достаточно времени. По KuASY -1400 скинул в личку.
Часть материалов - в виде эскизов, заметок, прошивок. Без оформления не разберёшься.

[Артур69]

Идея интересная. Место в облаке думаю вообще не проблема. Особенно если их несколько. Но не о том. Может зря лезу конечно, но кажется устарела ветка. Там что-то найти , ноги проломаешь. Может вообще разделить по маркам машин ? Допустим у меня есть доступ к электро и гидравлическим схемам к.. Battenfeld Unilog 4000 , в частности 450 , 160 , 100. Unilog 9000. 1300 и 650 .
Unilog B2 270. Unilog B4 130 , 180 , 1000, 1600.
Unilog B6 HM ..60, 400, 650 .
Engel cc 200 ... 150 , 220 , 800 , 1000,
Engel cc300...100e- matlc, 280 и 380 e- Motion , 650 и 1500 Duo. Но всё на бумаге . Если есть интерес могу поделиться. Но просто скеновать гору макулатуры , не кому не нужной, конечно не хотелось бы

[Васи-ич 1949]

Ребята спасибо за советы и ссылки обслуживать станки по приблизительным схемам не лучший вариант но других трим что общего будет 105 и 60/20 ,а 1400 так понимаю рядом не стояли так только некоторые общие платы.
Про снятие прошивки пока не могу сделать это самостоятельно да и небезопасно это.Нужно купить программатор под соответствующую Винду или автономный ,у меня древний ноут с XP, возможно бесперебойник,чистые ПЗУ-шки почитать пошить чтоб быть уверен что не лишился ПЗУ-оригинал.Все это не быстро, время,деньги и рискованно.Если это действительно нужно я буду работать в этом направлении, спешки так понимаю никакой и нет таких тем то на форуме не поднимали.Zdoba одну привел.Сувать ПЗУ-оригинал в чужие неизвестно какие программаторы изните не буду только в свой проверенный и своими руками
И не допонял в моем распоряжении приеду лично откуда,куда?

[Woolfy]

Бердск не так уж далеко от Новосибирска. Я уже предлагал вам себя с программатором "Тритон". Ещё понадобится пара розеток 220 В - включить "Тритон" и ноут (аккумулятор помер). Чтение EEPROM - операция абсолютно безопасная. Тем более там наверняка стоят чипы с УФ-стиранием.
Я могу приехать в Бердск (лучше в воскресенье, на общественном транспорте).

[dedaborja]

Ребята спасибо за советы и ссылки обслуживать станки по приблизительным схемам не лучший вариант но других трим что общего будет 105 и 60/20 ,а 1400 так понимаю рядом не стояли так только некоторые общие платы.
Про снятие прошивки пока не могу сделать это самостоятельно да и небезопасно это.Нужно купить программатор под соответствующую Винду или автономный ,у меня древний ноут с XP, возможно бесперебойник,чистые ПЗУ-шки почитать пошить чтоб быть уверен что не лишился ПЗУ-оригинал.Все это не быстро, время,деньги и рискованно.

Лет восемь назад минимальная комплектация программатора TL866 стоила меньше 1000 руб. Сейчас уже 3000. Года три назад за такие деньги купил себе с кучей адаптеров. Вещь полезная, простая и безопасная. https://aliexpress.ru/item/33026591657. ... hweb201603_
Идет на любой Винде. Уже кучу EEPROM перепрограммировал. Пестня...

[Васи-ич 1949]

Dedaboriay я попробую заказать такой ,но не поверите два раза пытался купить на Али товар и оба раза обман.Мне говорят ты неправильно покупаешь нужно внимательно проверять продавцов.То есть шаг ни шагни везде нужно быть экспертом.

[Васи-ич 1949]

Да город спутник, в лички не заглядываю кто и откуда поэтому возникло такое недопонимание.ПЗУ извините без обид никому не доверю.По этому случаю расскажу даже такую историю которая приключилась с моими предшественниками обслуживающимии эти станки до меня, понадобилась им вдруг дубликат ПЗУ со станка или для будущего поколения распечатать математику на бумаге.....самый надёжный носитель ....с программатором тогда туго было поехали к какому то программисту и не то режим рф1 перепутали с режимом рф2 не то еще что то накосячили короче спалили оригинал.Не знаю как они уже выкрутились ребята талантливые , беготни было.Ситуацию может спасло еще то что это KuASY 105 было модель вроде распространенная а так не знаю как бы.я
Обжегшись на молоке дуют на воду,или ещё что то про опытных саперов.

[zdoba]

В продолжение темы про документацию.
Сделал зеркало на mail.ru. Теперь всё что у меня есть (и может быть кто-то будет дополнять) по этим ссылкам:
https://yadi.sk/d/2Yr7HRvntzY47?w=1
https://cloud.mail.ru/public/2DFR/4kzf6E9W2

[Артур69]

В продолжение темы про документацию.
Сделал зеркало на mail.ru. Теперь всё что у меня есть (и может быть кто-то будет дополнять) по этим ссылкам:
https://yadi.sk/d/2Yr7HRvntzY47?w=1
https://cloud.mail.ru/public/2DFR/4kzf6E9W2

Короче не понял как к вам добавить с ентой тарелкой . Я как-то к Dropbox привык. Ну не важно. Вот пара мануалов . Перетащите к себе , вроде таких не видел. Может конечно никому не надо , тогда в корзину. https://yadi.sk/d/T2xJKxKtFXVBPg

[dedaborja]

...Обжегшись на молоке дуют на воду,или ещё что то про опытных саперов.

С РФ-ками вообще аккуратнее надо. Что бы нашим не скопировать, как китайцы, один в один. Так там и по корпусу разница, и по распиновке, и для программирования 25 вольт требуется. TL866 Vpp максимум 21V. Так что лопухнуться - два пальца... Не лучше ли сразу из-за бугра пользоваться. Сейчас рф и не найдешь, пожалуй. Всё на жёлтый сдали.
В интернете всё есть. Посмотреть, поучиться - не боги горшки обжигают. вот про мой программатор:

[Woolfy]

Порылся тут в своём ноутбуке - и нашёл прошивку на KuASY-1400-II. Можно добавить в архивчик.
dedaborja, вы не могли бы открыть файлы своим программатором и сравнить контрольные суммы, которые указаны в названии файла (посчитано "Тритон"ом), если такая возможность есть.
