Пресс-форма китайского производства

[Alexbux1]

Уважаемые коллеги , у компании с которой я сейчас сотрудничаю имеется пресс-форма китайского производства. Выталкивание детали на данной пресс-форме происходит плитой съема которая приводится в движение четырмя выталкивателями через отверстия в монтажной плите- вписанные в прямоугольник 100х400(размер может быть неточным) . На демаге она работать не будет так как выталкиватель на машине только по центру. У сотрудничающей с ними компании на ТПА Haitian тоже неподходит. Не знает ли кто либо на какой машине это будет работать . Компания готова разместить заказ на литьё на данной пресс-форме.

Визуально на схемке в прилагаемых файлах ( рисовал на скору руки звиняйте ;)) )

[Alexbux1]

ЗЫ форма по габаритам подходит на стотонник

[Бегемот]

Интересный размер, чаше всего у китайцев один по центру и четыре по кругу, диаметром 200.
У джетмастеров серии 268 и выше прямоугольником, но 100х400.
А на стотонник она по всем параметрам(давление литья х площадь отливки) или чисто по размеру?

[Alexbux1]

по размеру ибо остальное неизвестно( мне неизвестно) . С размером могли инапутать так как давали по памяти . Завтра уточню .

[ПластСтер]

Файлов присоеденённых невидно, но думаю что то как на рисунке. Тоже от руки, но думаю поймёте. Нам такие формы встречались, работали на ТПА ГолдСтар, потом переименовали их в Космос вроде. Мы делали ещё одну плиту, через прокладки цеплялись к форме, в плите толкателе устанавливали центральный шток и вперёд. См. рисунок, если я Вас правильно понял.

[Alexbux1]

Вложения отредактировал в связи с учётом поступивших размеров, выложил вновь , за совет благодарю но переделка нежелательна -деталь достаточно высокая ход нужен большой. Да и сроки , проще разместить , производство массовое.

Коллега Бегемот был прав 100х400.

[Jessieamo]

Прежде производству пресс-форме из Китая, ты не сказал им, размер вашей машине?

[Alexbux1]

Это не я её заказал , там подбором оборудования и оснастки непонятно кто вообще занимался ,меня таки как раз попросили решить сложившуюся ситуацию .

[Бегемот]

Похоже китайцы рассчитывали на большую машину, обьёмом 750-1000см3.

[Kolovorot]

ЕМНИП подобные отверстия в евромап и прочих в подвижной плите не регламентированы, поэтому их места и диаметры согласуются с поставщиком в спецификации ТПА. Выход один измерять и искать подходящую машину, честно говоря я на машинах до 240 тонн подобного выталкивателя не видел.

[ПластСтер]

За месяц уже плиту переходную можно было два раза сделать.
Или на крайний случай ТПА под прессформу в Китае заказать :D

[Alexbux1]

Собственно я и интересовался где разместить можно , тем более что дальнейшие отношения с ними не сложились.

[Бегемот]

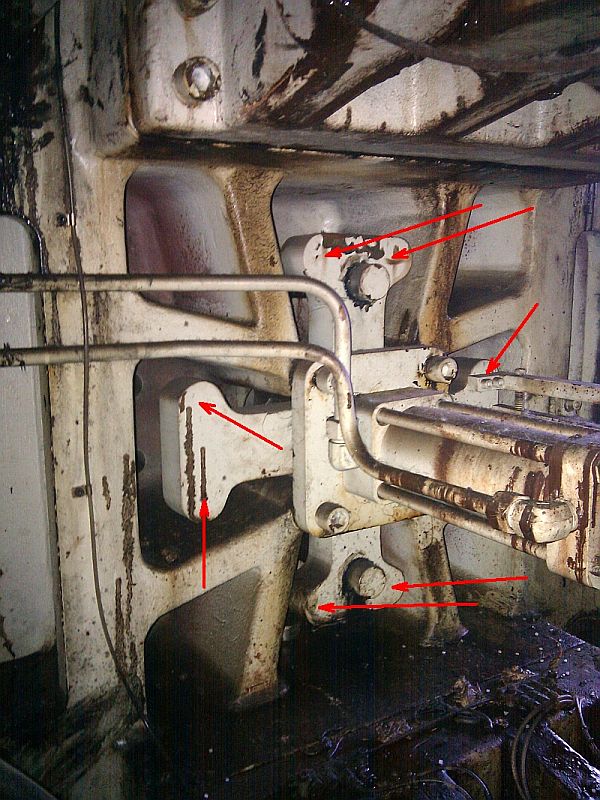

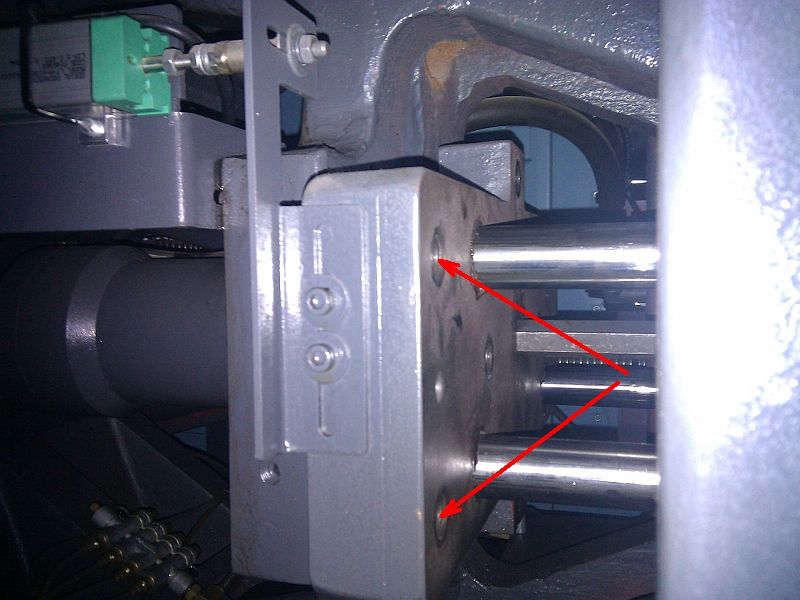

Если ДжонВей-180 завалить на бочину, то форма подойдёт) У него тоже есть 400х100, но по горизонтали

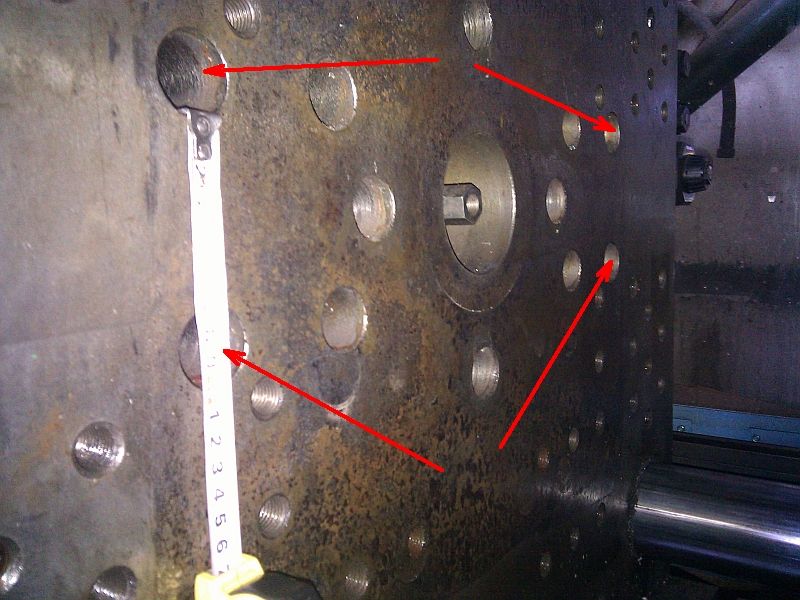

Ну а у Джетмастера 368 во все стороны.
