Помогите пожалуйста разобраться что за модификация ДЕ3132

- "Чудеса" случившиеся с вашими дорогими Куаси, Хмельницкими, Одесскими, Белорусскими, Русскими, Немецкими, Китайскими, Итальянскими и даже Американскими машинами.
- Various cases and problems with your IMM: Kuasy from DDR, Soviet-made machines, German, Chinese, American, Italian, Belarusian made machines.
Ответить
Сообщение
Автор
Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Помогите пожалуйста разобраться что за модификация ДЕ3132

#1 Сообщение Filichka999 » 30 апр 2021, 10:51

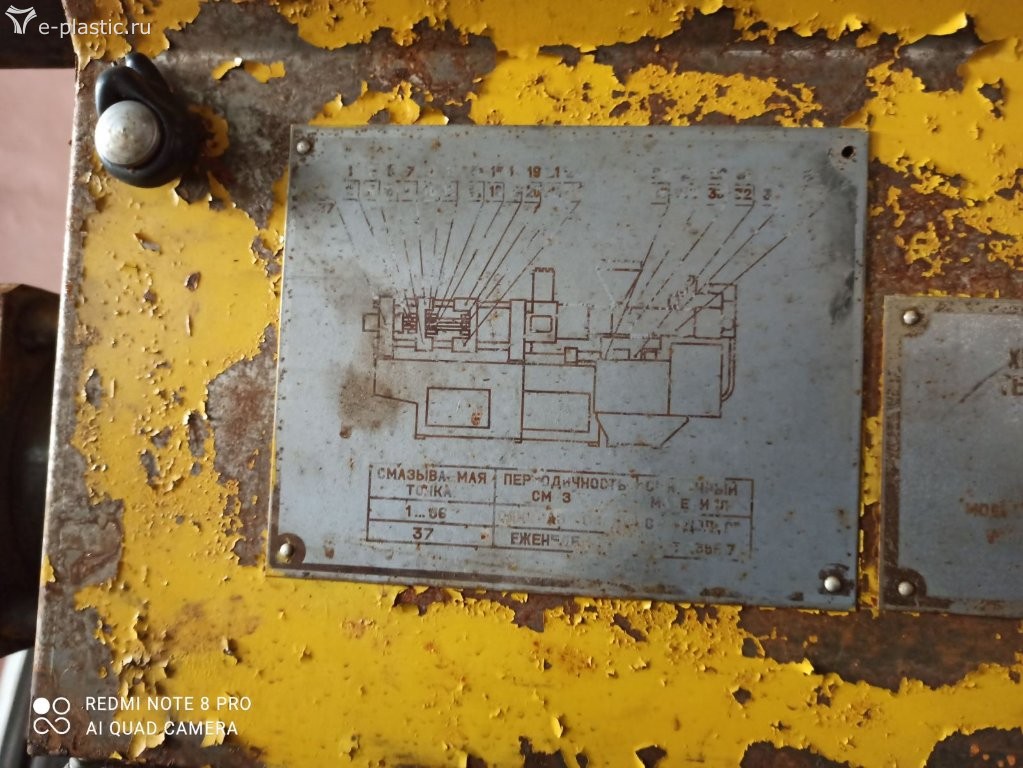

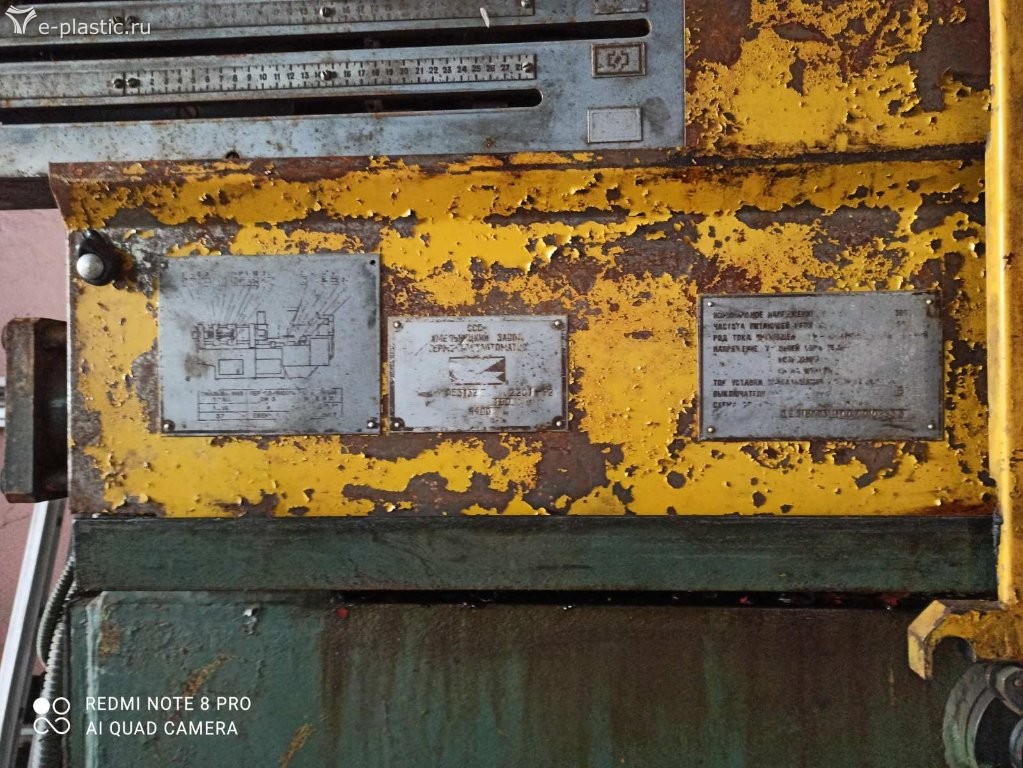

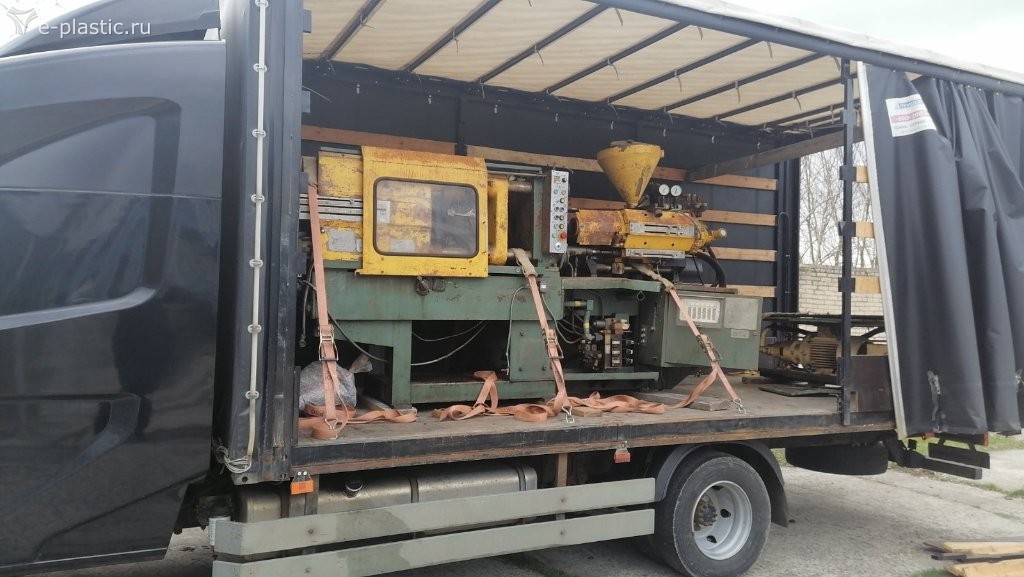

Добрый день,купил под восстановление де 3132 без каких либо документов.
Может быть кто-то поделиться общей документацией и подскажет что это Ц или Ф разновидность.
Вложения

Аватара пользователя
Чиж
Сообщения: 399
Зарегистрирован: 07 авг 2013, 09:15
Страна, Регион, Область: РОССИЯ Свердловская обл
Город: Екатеринбург
Откуда: Свердловск СССР
Благодарил (а): 3 раза
Поблагодарили: 24 раза
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#2 Сообщение Чиж » 30 апр 2021, 17:55

гидросхема ДЕ3132.pdf
(1.21 МБ) 18 скачиваний
Вечер добрый, пока нашёл только гидросхему.

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#3 Сообщение Filichka999 » 30 апр 2021, 18:27

СПАСИБО А это человек предлагает мозги более новые и утверждает что без проблем подходят на мою модель , стояли на де3127 .
заранее благодарен.
Вложения

optimal
Сообщения: 36
Зарегистрирован: 26 май 2016, 15:40
Страна, Регион, Область: Украина
Город: Хмельницкий
Благодарил (а): 0
Поблагодарили: 27 раз
Контактная информация:
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#4 Сообщение optimal » 30 апр 2021, 22:12

На фото последняя модификация модели ДЕ3132-250Ц1. В отличие от серии 125х станков название модели при переходе на цифровую систему управления не поменяли. Даже толком и не припомню по какой причине. В "оригинале" на этом станке стояла система У171-12.15 и блок терморегулирования с приборами БРТ-М. Гидравлика КУГ. Это последняя модификация при союзе. Кстати, по гидравлике Вам вообще повезло - там вся гидроаппаратура беларусская(Гомель - з-д Гидроавтоматика). Очень неплохая гидравлика - надежная и ремонтопригодная. Унифицированная со всеми хмельницкими термопластавтоматами после 89ого года выпуска. И вообще этот станок удачный.
Из недостатков: 1. Система управления с блоком терморегулирования на сегодняшний день безнадежно устаревшие. Поменяйте на что-то посовременнее. Есть много предложений по системам для хмельницких станков. Выберите что-то из этого "списка". Система на фото внизу на этот станок тоже подойдет(это, кажись УС05Д, но могу и ошибиться). 2. Очень рекомендую заменить родную насосную станцию. "В оригинале" стоит два насоса - 50НР32/2(Харьков) и МНА63/200(Шахты). Если харьковский еще более-менее нормально работает(на нем основная нагрузка), то шахтинский это полный писец. Очень "нежный", сверхтребовательный к качеству масла и неимоверно "громкий". И не менее неимоверно дорогой. На заводе в Шахтах наверно считают, что у этого насоса внутренности из золота, а корпус из серебра. Но вот все вокруг с этим не согласны, потому еще в 95ом в Хмельницком стали использовать шестеренчатые трехсекционные насосы PARKER. И(о, чудо) этот оригинальный немецкий(!) насос обходился дешевле чем "родной" шахтинский. А так как заменял еще и харьковский, то экономия получилась очень заметная. При этом надежность выше, а шума намного меньше(это при том, что шестеренчатые насосы по своей природе достаточно "голосистые"). Сейчас есть много предложений по подобным шестеренчатым насосам. У нас предлагают болгарские, итальянские, китайские.
Мое мнение, что приобретение нормальное. Судя по фото, станок вообще не работал. Кроме указанного выше никаких других серьезных проблем у этой модели нет. Нормальная рабочая лошадка, которая не будет постоянно требовать к себе внимания и особого обслуживания. Ставьте и работайте.

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#5 Сообщение Filichka999 » 30 апр 2021, 22:44

Спасибо вам большое за ответ, скажите пожалуйста, а есть смысл покупать эту систему управления что на последнем фото?

optimal
Сообщения: 36
Зарегистрирован: 26 май 2016, 15:40
Страна, Регион, Область: Украина
Город: Хмельницкий
Благодарил (а): 0
Поблагодарили: 27 раз
Контактная информация:
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#6 Сообщение optimal » 30 апр 2021, 23:07

Ну тяжело, все-таки, определить состояние электроники по фото. То что это система с хмельницкого станка, то это точно. Соответственно и на ваш подойдет. На хмельницких тпа одного периода многие системы унифицированы и взаимозаменяемы. Например, гидроблоки в сборе с ДЕ3330.Ф1 и ДЕ3132-250Ц1 идентичны. Системы управления тоже. Силовые шкафы по большей части также "совпадают". Но а в вашем конкретном случае надо смотреть по состоянию и цене.
Р.С. Да, есть один момент по этой новой ЭСУ, что вам предлагают. Фирма-изготовитель "Управляющие системы"(г.Киев) уже не существует. Там хозяин, и директор, и разработчик - это один человек. Оооочень умный парень. Почти гений. Но и как любой неординарный человек, он немного "не от мира сего". Посему если надо будет какой-то ремонт этой системы, то рассчитывайте только на себя - от изготовителя вы ничего уже получить не сможете.
Р.С.2 На хмельницкие станки полно различных ЭСУ предлагают. И у нас в Хмельницком есть 2-а варианта, да и другие изготовители есть. Даже здесь на форуме были предложения. Уверен, что с этим у вас проблем не будет.
За это сообщение автора optimal поблагодарил:
Filichka999
Рейтинг: 5%

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#7 Сообщение Filichka999 » 01 май 2021, 09:45

Спасибо большое, а может быть у кого нибудь есть ещё электрическая схема

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#8 Сообщение Filichka999 » 01 май 2021, 09:50

optimal писал(а):
30 апр 2021, 22:12
На фото последняя модификация модели ДЕ3132-250Ц1. В отличие от серии 125х станков название модели при переходе на цифровую систему управления не поменяли. Даже толком и не припомню по какой причине. В "оригинале" на этом станке стояла система У171-12.15 и блок терморегулирования с приборами БРТ-М. Гидравлика КУГ. Это последняя модификация при союзе. Кстати, по гидравлике Вам вообще повезло - там вся гидроаппаратура беларусская(Гомель - з-д Гидроавтоматика). Очень неплохая гидравлика - надежная и ремонтопригодная. Унифицированная со всеми хмельницкими термопластавтоматами после 89ого года выпуска. И вообще этот станок удачный.
Из недостатков: 1. Система управления с блоком терморегулирования на сегодняшний день безнадежно устаревшие. Поменяйте на что-то посовременнее. Есть много предложений по системам для хмельницких станков. Выберите что-то из этого "списка". Система на фото внизу на этот станок тоже подойдет(это, кажись УС05Д, но могу и ошибиться). 2. Очень рекомендую заменить родную насосную станцию. "В оригинале" стоит два насоса - 50НР32/2(Харьков) и МНА63/200(Шахты). Если харьковский еще более-менее нормально работает(на нем основная нагрузка), то шахтинский это полный писец. Очень "нежный", сверхтребовательный к качеству масла и неимоверно "громкий". И не менее неимоверно дорогой. На заводе в Шахтах наверно считают, что у этого насоса внутренности из золота, а корпус из серебра. Но вот все вокруг с этим не согласны, потому еще в 95ом в Хмельницком стали использовать шестеренчатые трехсекционные насосы PARKER. И(о, чудо) этот оригинальный немецкий(!) насос обходился дешевле чем "родной" шахтинский. А так как заменял еще и харьковский, то экономия получилась очень заметная. При этом надежность выше, а шума намного меньше(это при том, что шестеренчатые насосы по своей природе достаточно "голосистые"). Сейчас есть много предложений по подобным шестеренчатым насосам. У нас предлагают болгарские, итальянские, китайские.
Мое мнение, что приобретение нормальное. Судя по фото, станок вообще не работал. Кроме указанного выше никаких других серьезных проблем у этой модели нет. Нормальная рабочая лошадка, которая не будет постоянно требовать к себе внимания и особого обслуживания. Ставьте и работайте.
Скажите пожалуйста, а какую лучше выбрать гидростанцию и какой мощности электродвигателя будет достаточно

optimal
Сообщения: 36
Зарегистрирован: 26 май 2016, 15:40
Страна, Регион, Область: Украина
Город: Хмельницкий
Благодарил (а): 0
Поблагодарили: 27 раз
Контактная информация:
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#9 Сообщение optimal » 01 май 2021, 11:28

На этих станках при модернизации эл/двигатели не меняли. Родной мотор оптимально подходит для всего спектра нагрузок. Меняли только насосы. Вместо двух ставили один трехсекционный шестеренчатый насос со стороны фланца эл/двигателя. А вал со стороны крышки либо просто "игнорировали", либо обрезали. Давление и параметры расходов я по памяти не помню. Но в РЭ гидравлики это все есть. Кстати, в 2000е на завод насосы поставляла фирма "Моторимпекс"(г.Харьков). Они даже разработали и предлагали готовые кит-комплекты по переходу на новые насосы. Поищите их в гугле - у них есть все данные по насосным на ваш станок.

optimal
Сообщения: 36
Зарегистрирован: 26 май 2016, 15:40
Страна, Регион, Область: Украина
Город: Хмельницкий
Благодарил (а): 0
Поблагодарили: 27 раз
Контактная информация:
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#10 Сообщение optimal » 01 май 2021, 11:41

Я вам больше скажу - на этой модели меняли еще и гидромотор МРФ на сопоставимый по параметрам "буржуйский"(кажись болгарский или итальянский). Вместо БВК ставили линейки. Короче оставляли только "железо", а дальше фаршировали по самое нехочу. Там возможностей для модернизации очень много. Вот только централизованную смазку на хмельницких ТПА проблемно поставить из-за вертикально расположенных осей в рычажке(кроме ДА3032). Но вместо этого были очень интересные наработки по полимеркерамическим необслуживаемым втулкам. Вообще ляпота - на этих версиях не надо вообще в рычажке смазывать. Раз в неделю только капнуть веретенкой. Но до полного "ума" не довели тему. Жаль.

Артур РнД
Сообщения: 33
Зарегистрирован: 29 май 2020, 02:19
Страна, Регион, Область: Россия
Город: Рнд
Благодарил (а): 3 раза
Поблагодарили: 1 раз
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#11 Сообщение Артур РнД » 02 май 2021, 10:12

optimal писал(а):
01 май 2021, 11:41
Я вам больше скажу - на этой модели меняли еще и гидромотор МРФ на сопоставимый по параметрам "буржуйский"(кажись болгарский или итальянский). Вместо БВК ставили линейки. Короче оставляли только "железо", а дальше фаршировали по самое нехочу. Там возможностей для модернизации очень много. Вот только централизованную смазку на хмельницких ТПА проблемно поставить из-за вертикально расположенных осей в рычажке(кроме ДА3032). Но вместо этого были очень интересные наработки по полимеркерамическим необслуживаемым втулкам. Вообще ляпота - на этих версиях не надо вообще в рычажке смазывать. Раз в неделю только капнуть веретенкой. Но до полного "ума" не довели тему. Жаль.
Инфа огонь. Интересно было почитать👍👍

Аватара пользователя
Woolfy
Сообщения: 590
Зарегистрирован: 08 июн 2018, 08:12
Страна, Регион, Область: Россия
Город: Новосибирск
Благодарил (а): 416 раз
Поблагодарили: 241 раз
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#12 Сообщение Woolfy » 02 май 2021, 12:12

Приятно читать мнение производителя, как я понял.
С уважением. Белый и пушистый, а не серый и лохматый.

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#13 Сообщение Filichka999 » 02 май 2021, 12:22

Много разного оборудования воскрешал, тут могу сказать одно, что сделано на совесть и с хорошим запасом на прочность, электрон шкаф открыл, а он как новый

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#14 Сообщение Filichka999 » 09 май 2021, 14:54

Скажите пожалуйста может быть есть у кого нибудь электрон схема на силовой шкаф

Аватара пользователя
d_y
Сообщения: 298
Зарегистрирован: 04 окт 2008, 13:10
Страна, Регион, Область: Украина
Город: Киев
Откуда: Киев, Украина
Благодарил (а): 1 раз
Поблагодарили: 12 раз
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#15 Сообщение d_y » 11 май 2021, 21:41

optimal писал(а):
01 май 2021, 11:28
На этих станках при модернизации эл/двигатели не меняли. Родной мотор оптимально подходит для всего спектра нагрузок. Меняли только насосы. Вместо двух ставили один трехсекционный шестеренчатый насос со стороны фланца эл/двигателя. А вал со стороны крышки либо просто "игнорировали", либо обрезали. Давление и параметры расходов я по памяти не помню. Но в РЭ гидравлики это все есть. Кстати, в 2000е на завод насосы поставляла фирма "Моторимпекс"(г.Харьков). Они даже разработали и предлагали готовые кит-комплекты по переходу на новые насосы. Поищите их в гугле - у них есть все данные по насосным на ваш станок.
В трех поточном насосе на 125-ку стояли камеры объемом 50/25/15, на 250-ку - 55/25/15. Давление - 140 кг, больше он не даст (да и 140 кг много, больше 100 лучше не нагружать).
Вот только Моторимпекс перестал торговать болгарскими Caproni и Industial Technic и завозить под них комплекты (муфты, колокола, фланцы и прочее) по причине большого количества отказов (в основном отказы заключались в том что отрывало секции) и они сами признали (продав правда достаточно не мало насосов), что они не подходят для использования на ТПА, т.к. режим работы для таких насосов не самый хороший (нагрузка меняется очень быстро и часто), эти насосы хороши на тракторов, сельхоз и дорожной техники.
Хотя задумка изначально была не плохая, у некоторых они работают, но это возможно связано с щадящим режимом работы ТПА.

На фотографии модификация Ф, с гидравликой КУГ.

Filichka999
Сообщения: 8
Зарегистрирован: 29 апр 2021, 11:05
Страна, Регион, Область: Беларусь
Город: Гродно
Благодарил (а): 1 раз
Поблагодарили: 0
Russia

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#16 Сообщение Filichka999 » 20 май 2021, 14:07

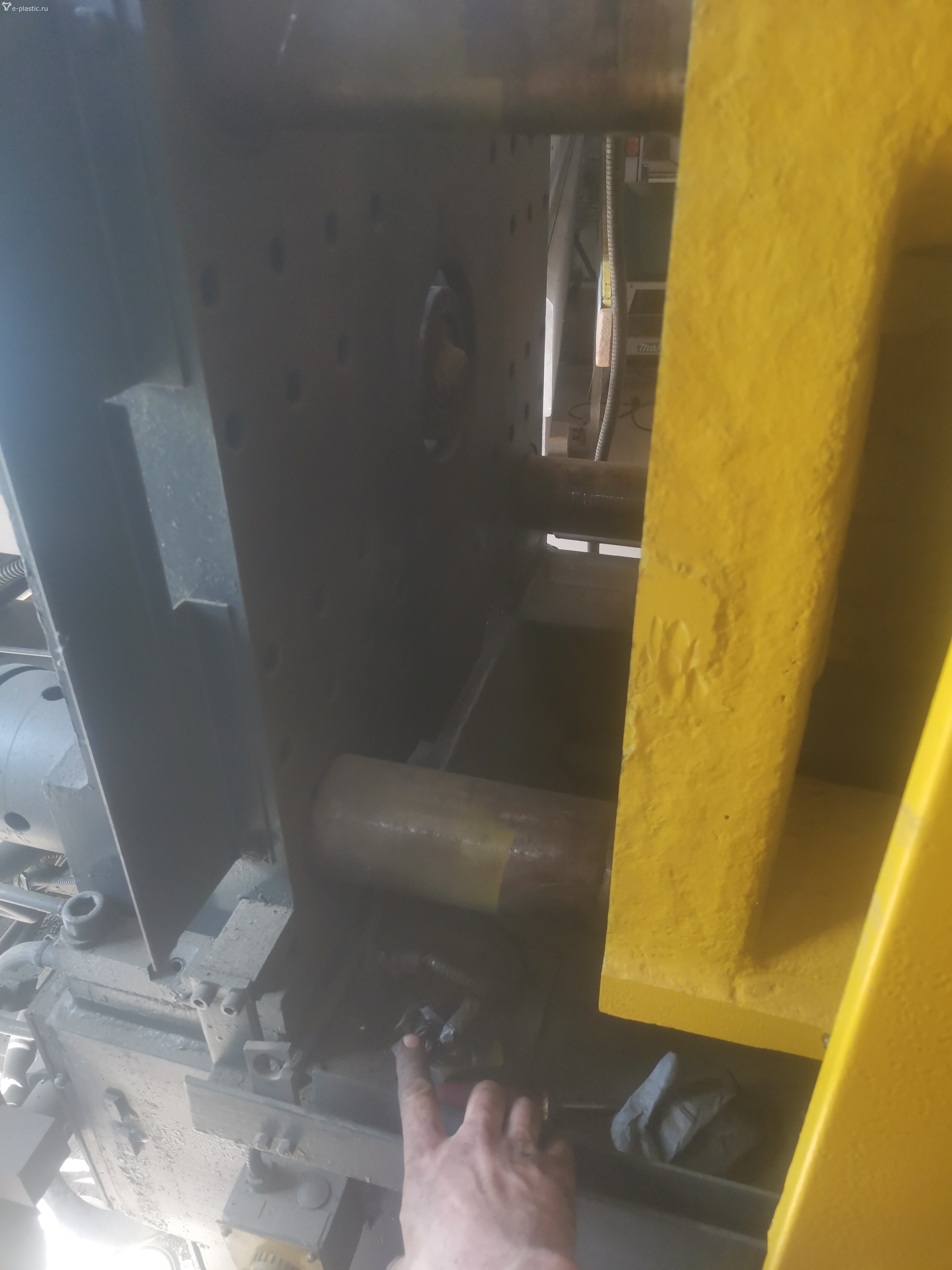

Подскажите пожалуйста что это за концевой выключатель?
Вложения

Аватара пользователя
d_y
Сообщения: 298
Зарегистрирован: 04 окт 2008, 13:10
Страна, Регион, Область: Украина
Город: Киев
Откуда: Киев, Украина
Благодарил (а): 1 раз
Поблагодарили: 12 раз
Ukraine

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#17 Сообщение d_y » 21 май 2021, 21:44

Filichka999 писал(а):
20 май 2021, 14:07
Подскажите пожалуйста что это за концевой выключатель?

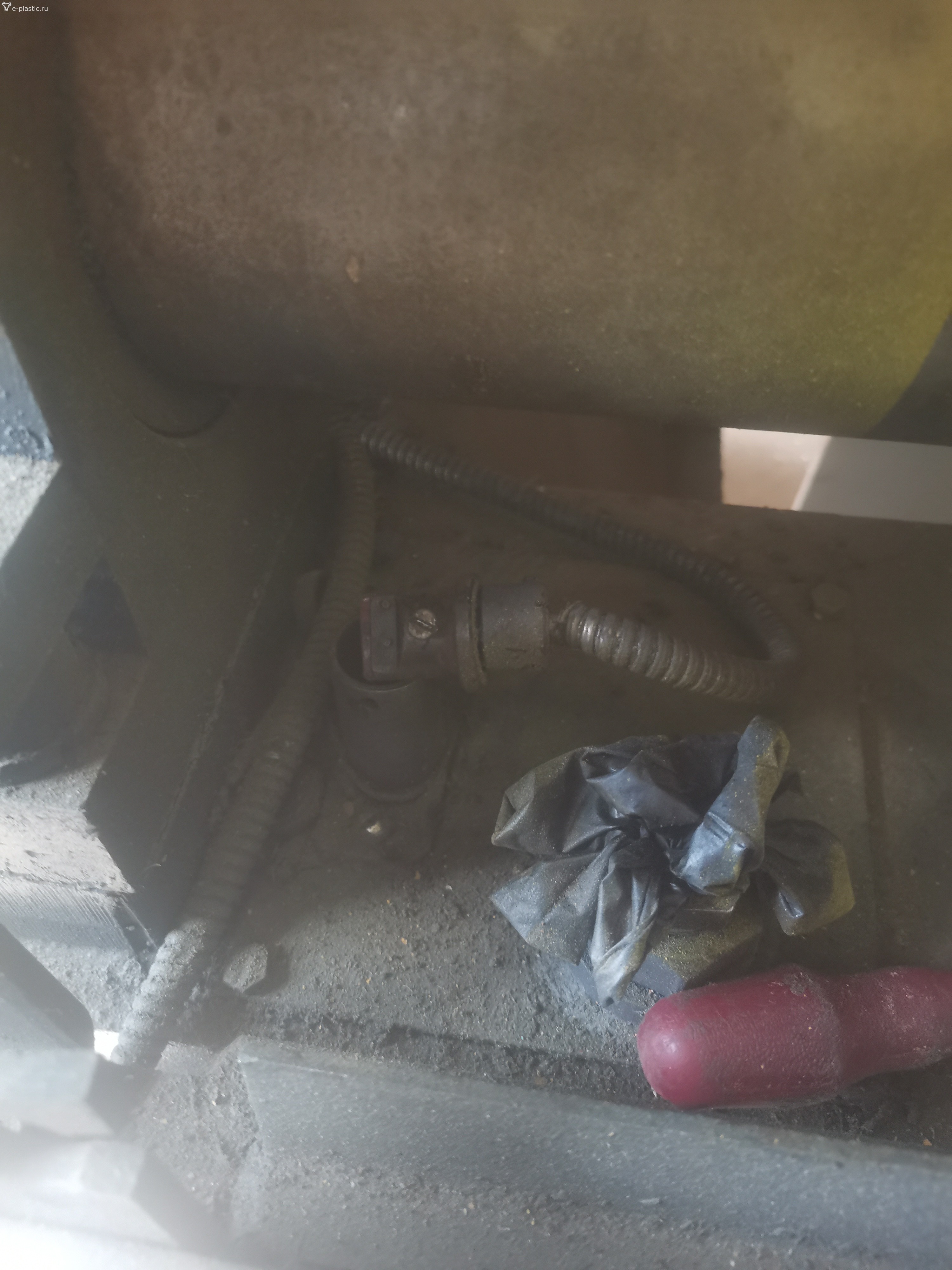

Датчик уровня масла в баке.

hios
Сообщения: 6
Зарегистрирован: 06 май 2010, 17:42
Благодарил (а): 1 раз
Поблагодарили: 0

Re: Помогите пожалуйста разобраться что за модификация ДЕ3132

#18 Сообщение hios » 16 июн 2021, 10:21

Попробую спросить в этой теме,
На сайте умершей компании Управляющие системы http://www.uprsys.com.ua. который недоступен была информация о перепрошивке пульта оператора системы УС-05-Д.
программа Uprsysprog.exe и версии прошивок.

Кто-то может поделиться?
