Помогите найти гидросхему и циклограмму Пресс ДА2238Б

[ЗЮМ]

Пресс капиталили где то в Сибири. Сейчас он находится в городе Владимир. Решили запустить в работу. Документации . как это бывает НЕТ. Сибиряки уклонились от запуска. Менеджеры искать документацию не хотят. Поступила задача-просьба лично мне помочь разобраться. Попытался искать в интернете. Вирусник блокирует скачку, хакерских навыков не имею. У меня ВИНДОВС 7 на компе. Фото и завод изготовитель чуть позже. Может кто из коллег имел дело с этим МОНСТРОМ. Владимирские коллеги может возьмете это железо в разработку. Задача простая. Изучить и запустить.

[ЗЮМ]

Прессы являются универсальным оборудованием, основное назначение которого - прессование изделий из пластмасс в закрытых прессформах. Могут быть использованы для выполнения операций неглубокой вытяжки, гибки и рихтовки металлических изделий.
Прессование деталей из пластмасс возможно в следующих режимах:
работа без подпрессовок;
работа с подпрессовками (количеством от одной до трех);
работа с двумя или тремя ступенями прессования.

Пресс ДА2238Б оснащен системой управления с цифровой индикацией на пульте, позволяющей выбирать оптимальный режим работы и контролировать его выполнение. Пресс оборудован устройством механизированной смены прессформ и выталкивателем. Пресс модели ДП6538А1 представляет собой упрощенный вариант пресса модели ДА2238Б без центрального выталкивателя и системы цифровой индикации.

Параметры
Модель
ДП6534
ДА2238б
ДБ2240
ДА2243
Д2245
Номинальное усилие, кН
250
630
1000
2500
3150
Открытая высота
1000
1600
1800
2400
3000
Размеры стола, мм
1300х1800
1400х1800
1250х1500
2000х1650
2500х2400
Усилие выталкивателя, кН
400
1000
1600
3150
4000

[ЗЮМ]

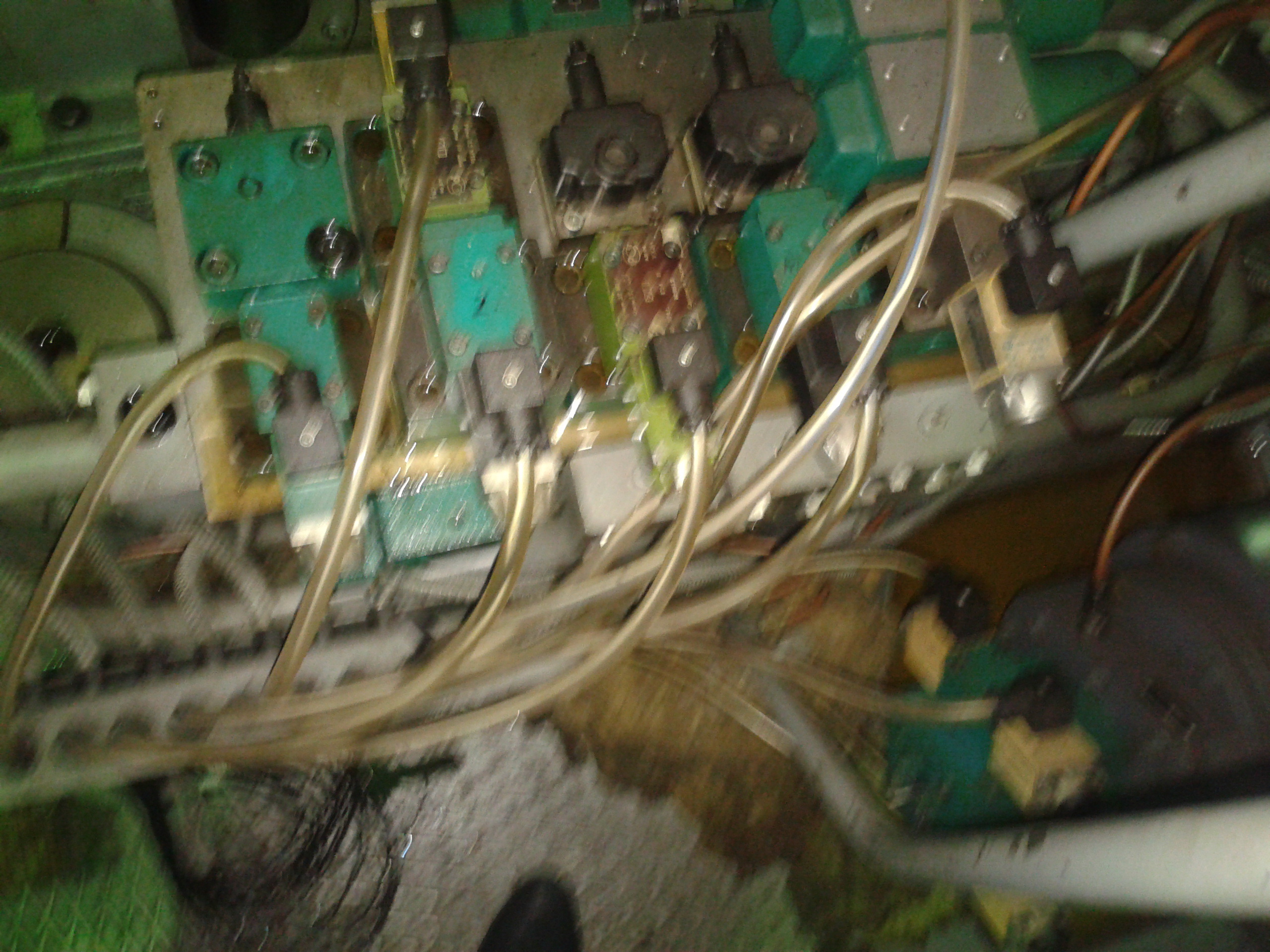

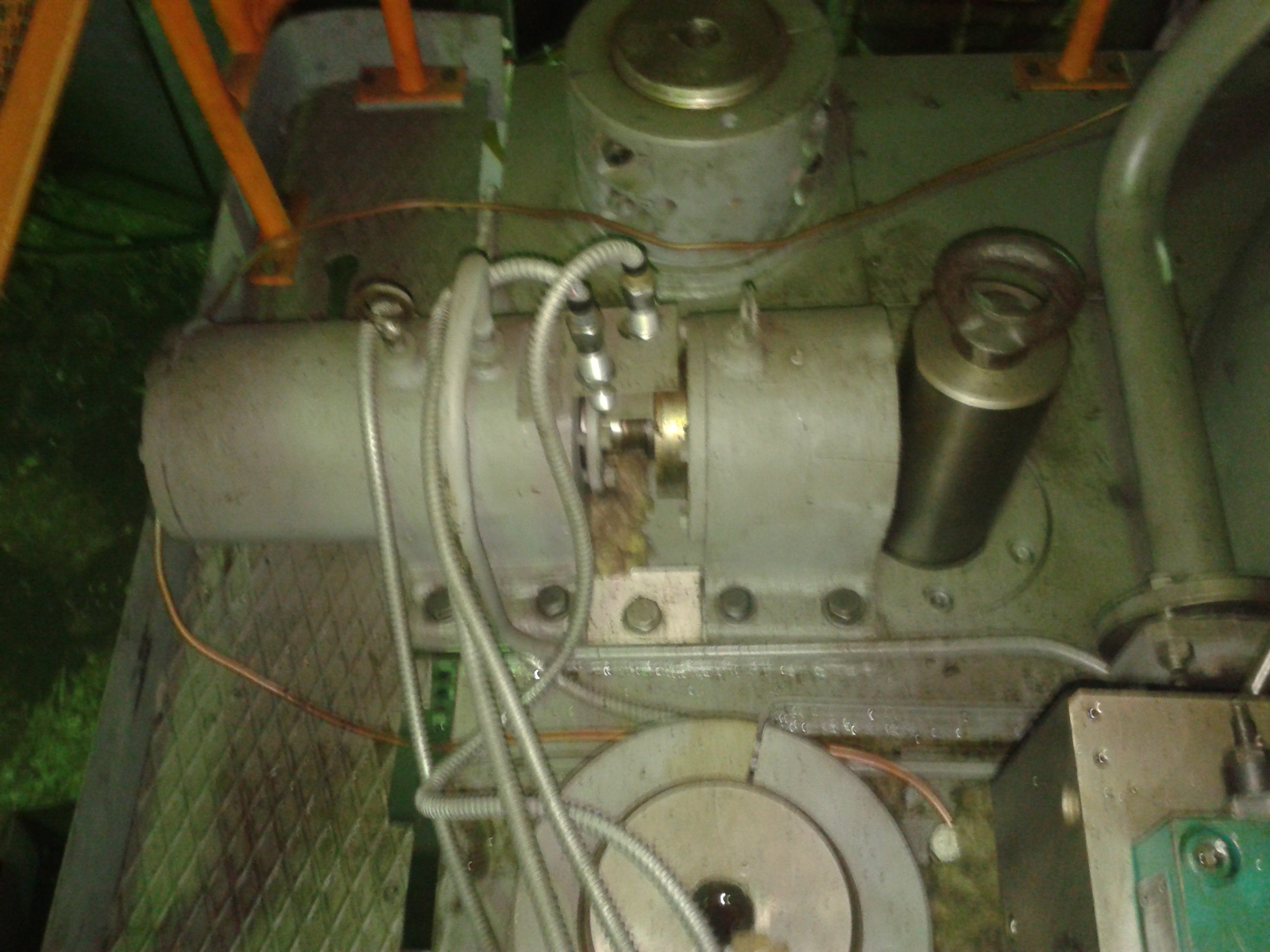

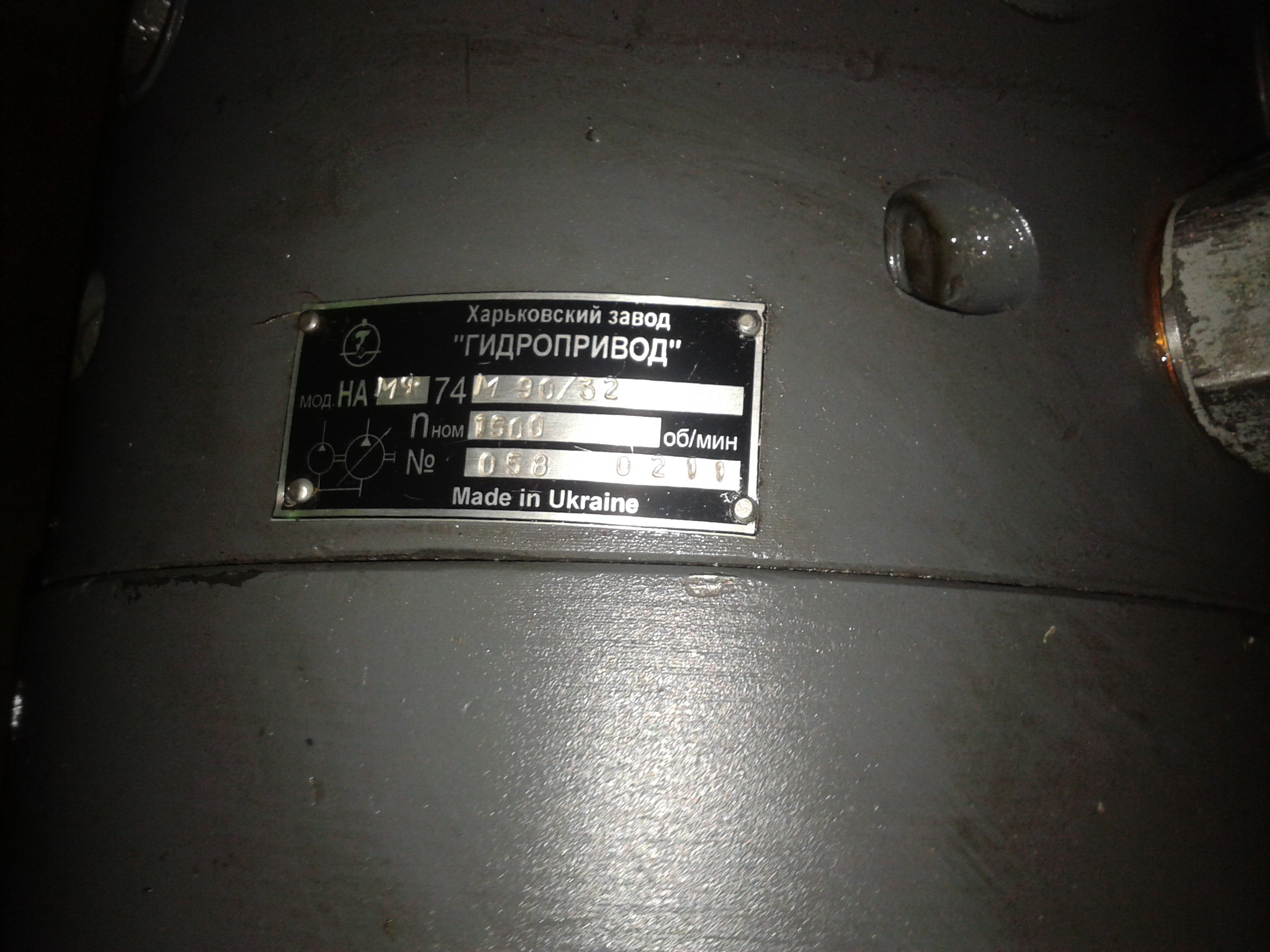

Электронщик прислал следующие фотографии. Гидростанция производства Харьковского завода. Сам пресс Днепропетровский. Вес пресса 33тонны.
Предназначен для выполнения операций неглубокой вытяжки, гибки и рихтовки металлических изделий, а также для прессования изделий из пластмасс в закрытых пресс-формах.
Прессование деталей из пластмасс возможно в следующих режимах:
- работа без подпрессовок;
- работа с подпрессовками(количеством от одной до трех);
- работа с двумя или тремя ступенями прессования.

Технические характеристики

Год выпуска: 1990
Оснащен системой управления с цифровой индикацией на пульте, позволяющей выбирать оптимальный режим работы и контролировать его выполнение. Пресс оборудован устройством механизированной смены прессформ и выталкивателем.
Номинальное усилие пресса - 6300 кН,
Наибольшее расстояние между столом и ползуном - 1600 мм,
Размеры стола - 1400х1250 мм,
Ход ползуна - 800 мм,
Номинальное усилие нижнего выталкивателя - 1,0 МН,
Ход нижнего выталкивателя - 450 мм,
Скорость холост.хода ползуна- 125мм/сек,
Скорость возврат.хода ползуна-65 мм/сек,
Скорость рабочего хода ползуна
- при усилии до 30% номинал.-10,5мм/сек
- при усилии свыше 30% номин.-3,5мм/сек
Рабочее давление жидкости- 32 МПа,
Суммарная мощность эл.двигателей-30,75кВт,
Габариты пресса:
- в плане 4180х2330мм
- высота общая 6800 мм
Высота над уровнем пола не более-5580мм,
Масса пресса - 33500 кг.

[ЗЮМ]

Пресс капиталили где то в Сибири. Сейчас он находится в городе Владимир. Решили запустить в работу. Документации . как это бывает НЕТ. Сибиряки уклонились от запуска. Менеджеры искать документацию не хотят. Поступила задача-просьба лично мне помочь разобраться. Попытался искать в интернете. Вирусник блокирует скачку, хакерских навыков не имею. У меня ВИНДОВС 7 на компе. Фото и завод изготовитель чуть позже. Может кто из коллег имел дело с этим МОНСТРОМ. Владимирские коллеги может возьмете это железо в разработку. Задача простая. Изучить и запустить.

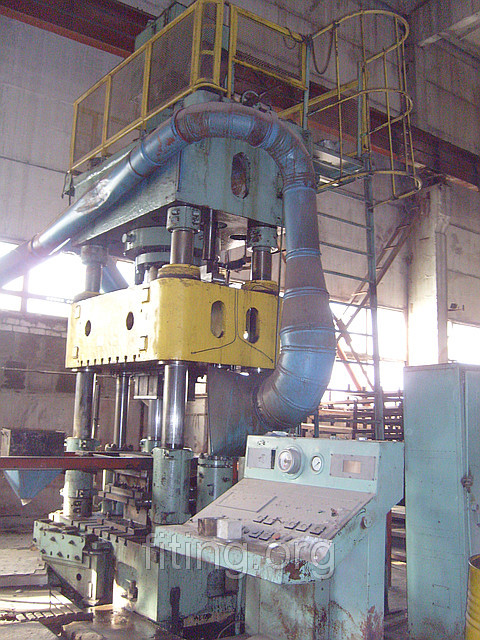

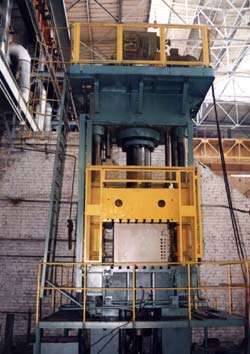

Общие виды из интернета скопированы мною могут отличатся от оригинала. Пока собираю информацию.

[Karakol]

Имел дело с прессами, но увы, не с такими. Хотя все они в принципе одинаковые. Если пресс рабочий, запустить можно в 5 минут. Ну зто если прессформу ставить не нужно.

[ЗЮМ]

Да я тоже имел с разными и мелкими и с огромными. Но это пока кот в мешке. Сколько он стоял, при каких условиях хранился. Не факт что вообще запустится. Или в ремонтах погрязнешь. Хочется как ты говоришь 5 минут. Нет времени там висеть. Бегемот там через дорогу может живет. Глянул бы. ( не за так конечно)

[d_y]

Да я тоже имел с разными и мелкими и с огромными. Но это пока кот в мешке. Сколько он стоял, при каких условиях хранился. Не факт что вообще запустится. Или в ремонтах погрязнешь. Хочется как ты говоришь 5 минут. Нет времени там висеть. Бегемот там через дорогу может живет. Глянул бы. ( не за так конечно)

Есть у меня знакомые во Владимире, работали с ними по прессам. Мы делали электрику и контроллеры, а они гидравлику. Если интересно, могу скинуть телефон, пусть смотрят по месту и разбираются, тем более их направление - гидравлические пресса. По электрике я так понял там все отлично и нашего вмешательства не надо. Что они на нем предполагают делать ? Тянуть из металла что то или пластмассу ?
Гидросхема не него у меня есть, могу выложить.

[ЗЮМ]

Да я тоже имел с разными и мелкими и с огромными. Но это пока кот в мешке. Сколько он стоял, при каких условиях хранился. Не факт что вообще запустится. Или в ремонтах погрязнешь. Хочется как ты говоришь 5 минут. Нет времени там висеть. Бегемот там через дорогу может живет. Глянул бы. ( не за так конечно)

Есть у меня знакомые во Владимире, работали с ними по прессам. Мы делали электрику и контроллеры, а они гидравлику. Если интересно, могу скинуть телефон, пусть смотрят по месту и разбираются, тем более их направление - гидравлические пресса. По электрике я так понял там все отлично и нашего вмешательства не надо. Что они на нем предполагают делать ? Тянуть из металла что то или пластмассу ?
Гидросхема на него у меня есть, могу выложить.

d_y, отличная идея, в течении этой недели надо определится.На вопросы отвечу скоро. Мне схему ради интереса хорошо бы. Я их собираю на всякий случай. Вдруг встретится по дороге. СПАСИБО. Рассмотрим этот вопрос в личке. О результатах отпишусь.

[Karakol]

d_y, отличная идея, в течении этой недели надо определится.На вопросы отвечу скоро. Мне схему ради интереса хорошо бы. Я их собираю на всякий случай. Вдруг встретится по дороге. СПАСИБО. Рассмотрим этот вопрос в личке. О результатах отпишусь.

Если не сложно, тоже хотелось взглянуть на гидросхему, оценить, так сказать, различные исполнения прессового оборудования.

[ЗЮМ]

d_y, отличная идея, в течении этой недели надо определится.На вопросы отвечу скоро. Мне схему ради интереса хорошо бы. Я их собираю на всякий случай. Вдруг встретится по дороге. СПАСИБО. Рассмотрим этот вопрос в личке. О результатах отпишусь.

Если не сложно, тоже хотелось взглянуть на гидросхему, оценить, так сказать, различные исполнения прессового оборудования.

Поделимся-полезно для расширения кругозора. это как новый кроссворд. который до конца редко удается разгадать.

[Karakol]

Поделимся-полезно для расширения кругозора. это как новый кроссворд. который до конца редко удается разгадать.

Мерси

[maxgo]

Поделимся-полезно для расширения кругозора. это как новый кроссворд. который до конца редко удается разгадать.

Вячеслав Михайлович, я тут тоже связался с прессами. В понедельник поеду на не безызвестный вам з-д "Ритм". Тоже, что то с прессом случилось. И всё, это моя последняя халтура, со среды я в НТ

[ЗЮМ]

Ты еще очень молод мой друг это только начало....

[Karakol]

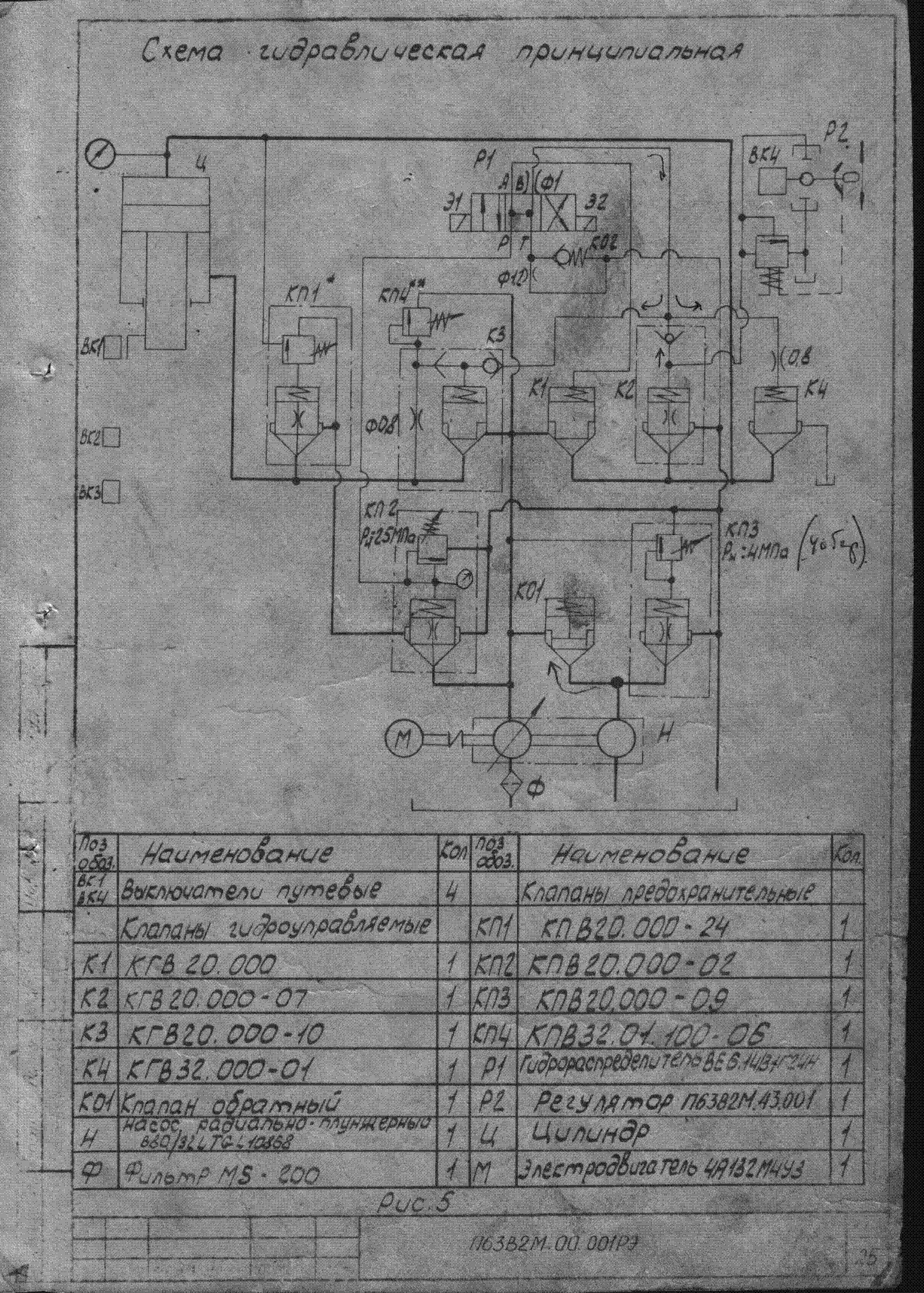

Вот присланная гидросхема, но качество так себе.

[ЗЮМ]

Вот присланная гидросхема, но качество так себе.

Облагородим. Разберем. Продуем. Дорисуем.

[ЗЮМ]

Да я тоже имел с разными и мелкими и с огромными. Но это пока кот в мешке. Сколько он стоял, при каких условиях хранился. Не факт что вообще запустится. Или в ремонтах погрязнешь. Хочется как ты говоришь 5 минут. Нет времени там висеть. Бегемот там через дорогу может живет. Глянул бы. ( не за так конечно)

Есть у меня знакомые во Владимире, работали с ними по прессам. Мы делали электрику и контроллеры, а они гидравлику. Если интересно, могу скинуть телефон, пусть смотрят по месту и разбираются, тем более их направление - гидравлические пресса. По электрике я так понял там все отлично и нашего вмешательства не надо. Что они на нем предполагают делать ? Тянуть из металла что то или пластмассу ?
Гидросхема не него у меня есть, могу выложить.

Спасибо за схему. А циклограммы нет?. Вроде агрегат не сложный но тем не менее если не затруднит.

[ЗЮМ]

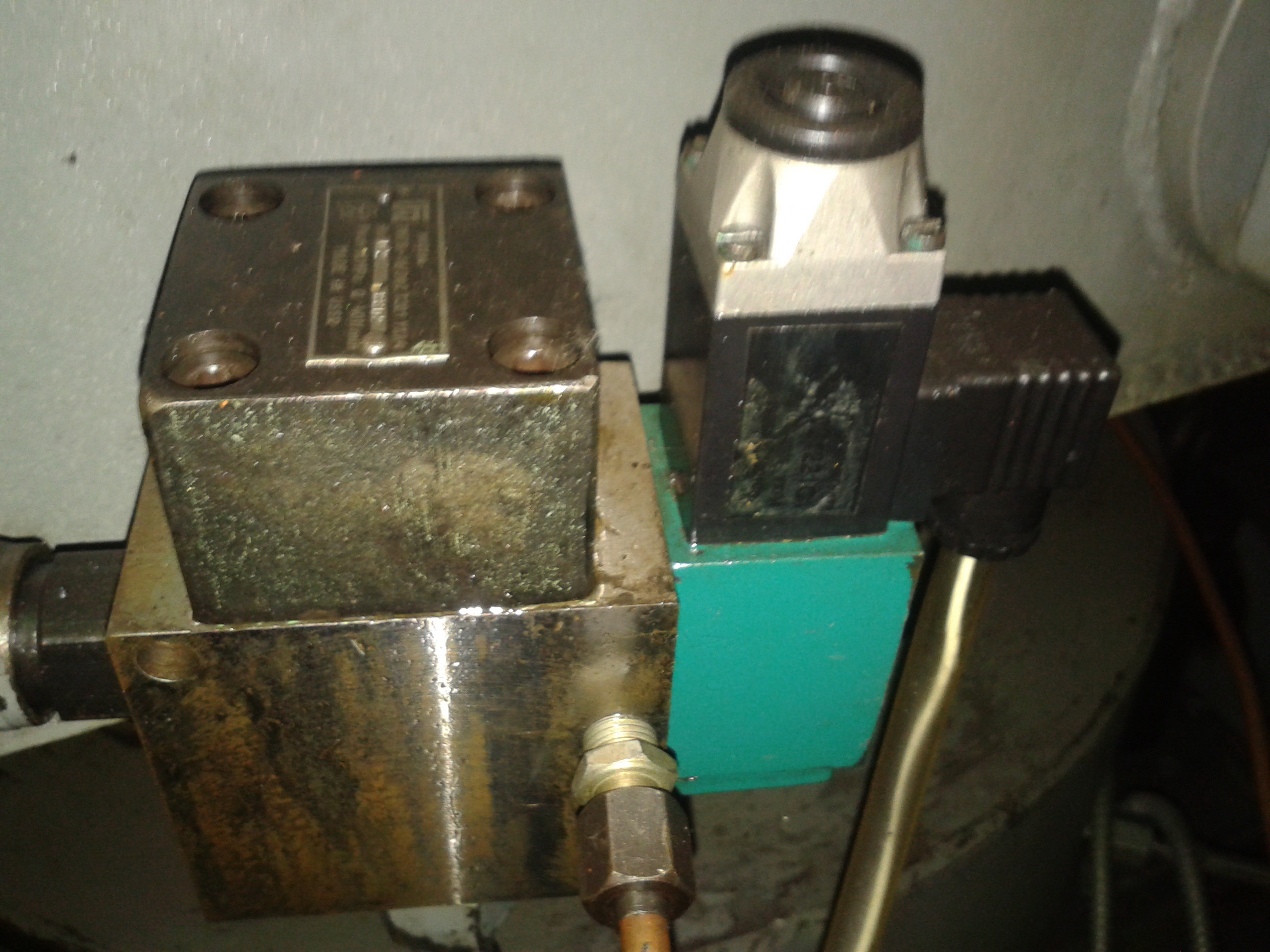

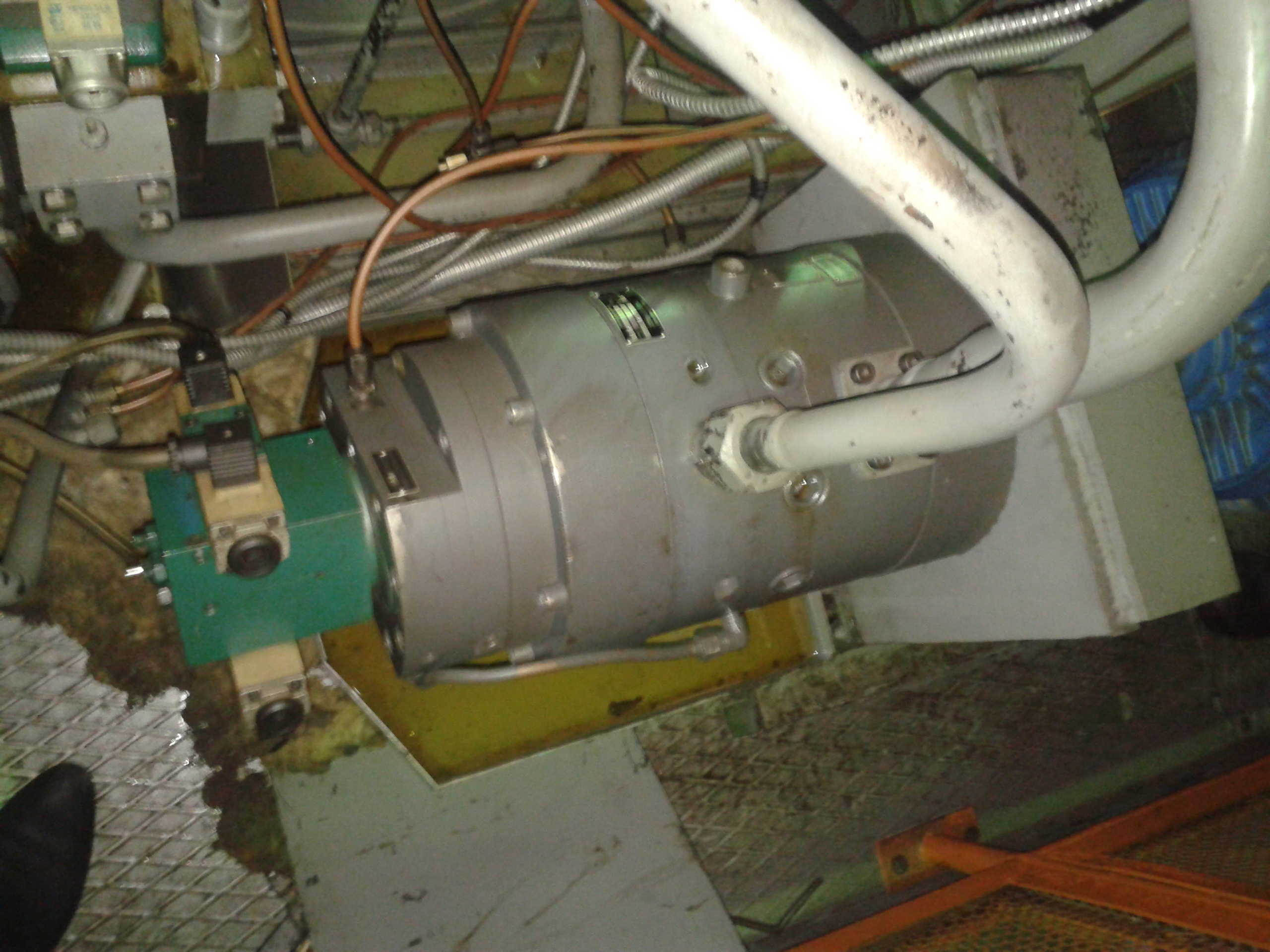

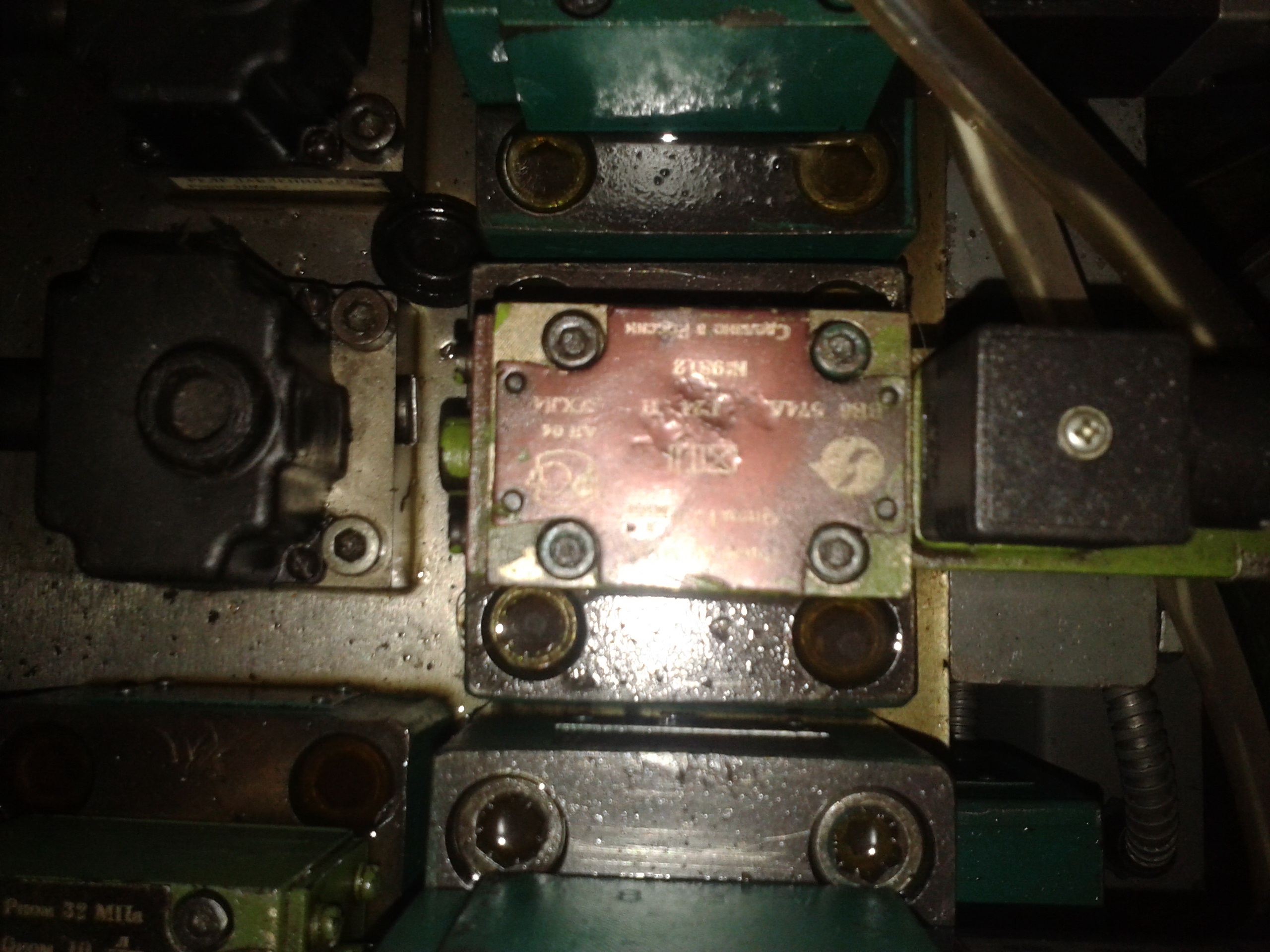

Конечно я был рад когда оперативно получил схему, но какая то сила удержала меня от закрытия темы. Досадно, обидно да ладно.1. Схема пришла на ДА2238А а надо на ДА2238Б 2. На пришедшей схеме гидроаппаратура золотниковая с управлением 110 вольт. На нашем, современная аппаратура двухлинейных распределителей патронного типа. Катушки 24 вольта. Ну как у однобаковой Одессы ТПА. гидростанция полностью модернизирована включая насос аксеально поршневой. На схеме НАД1 74М а у нас НАМФ 74М. Старый НАД1 74М насос аксеально поршневой с регулятором мощности и вроде на лапах. Новый НАМФ 74М - насос аксеальнопоршневой модернизированный фланцевый с электромагнитным управлением на четыре подачи расхода. Дополнительные фото. Которые по глупости я не опубликовал. Начнем все с начала.

[ЗЮМ]

Схема должна быть вот с такой графикой.

[СтанМаш]

Здравствуйте! Я из Владимира. Есть опыт в прессах ДА2238А. Можем взглянуть на пресс ДА2238Б. Где находится пресс? Алексей 89190124060 или можно позвонить Снежанне , если вдруг до меня не дозвонитесь, она мой заместитель- 89190124049

[Дамир]

Когда то довольно плотно занимался ремонтом именно таких насосов НАМы, НАДы... Где то у меня даже документация лежит на них, если что поищу...

[ЗЮМ]

Дамир, спасибо большое. Алексей может поможет. Будем ему звонить.

[ЗЮМ]

Здравствуйте! Я из Владимира. Есть опыт в прессах ДА2238А. Можем взглянуть на пресс ДА2238Б. Где находится пресс? Алексей 89190124060 или можно позвонить Снежанне , если вдруг до меня не дозвонитесь, она мой заместитель- 89190124049

Алексей с Вами обязательно свяжемся. Передаю контакты руководителю проекта

[kable174]

Добрый день. У меня та же самая проблема. Потеряли гидравлическую схему пресса ДА2238Б. Вам удалось решить проблему?

[ЗЮМ]

Я вызвался помочь после личной переписки с ребятами из Владимира. В теме подключились колеги из Владимира. Чем закончилась история не в курсе. Спросите у СТАН МАШ выше на этой странице.
