3134 релейный

#1 Сообщение Lmitry » 20 мар 2014, 18:47

Всем доброго времени суток.

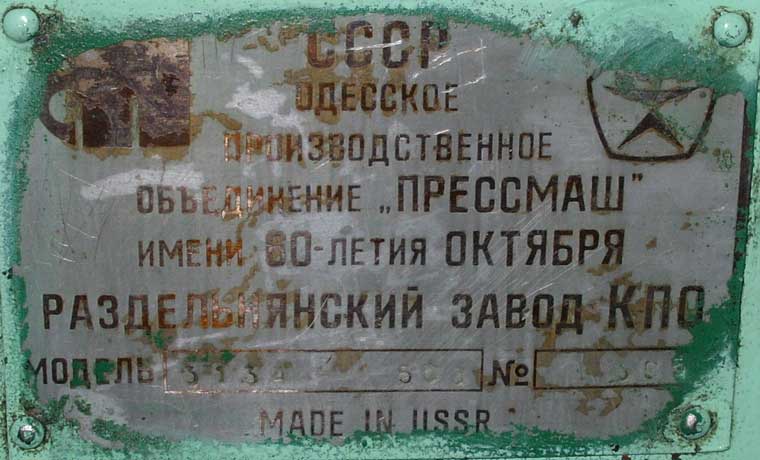

Появилась задача восстановить 3134 Одесса. Фото шильдика прилагается, там только цифры, нет ни Д ни ДЕ.
Из соленоидов
Эм1, Эм2, Эм3, Эм4, Эм5, Эм6, Эм7, Эм8, Эм9, Эм10, Эм12, Эм13, Эм14, Эм15, Эм17, Эм19, Эм20, Эм21, Эм23 и все.

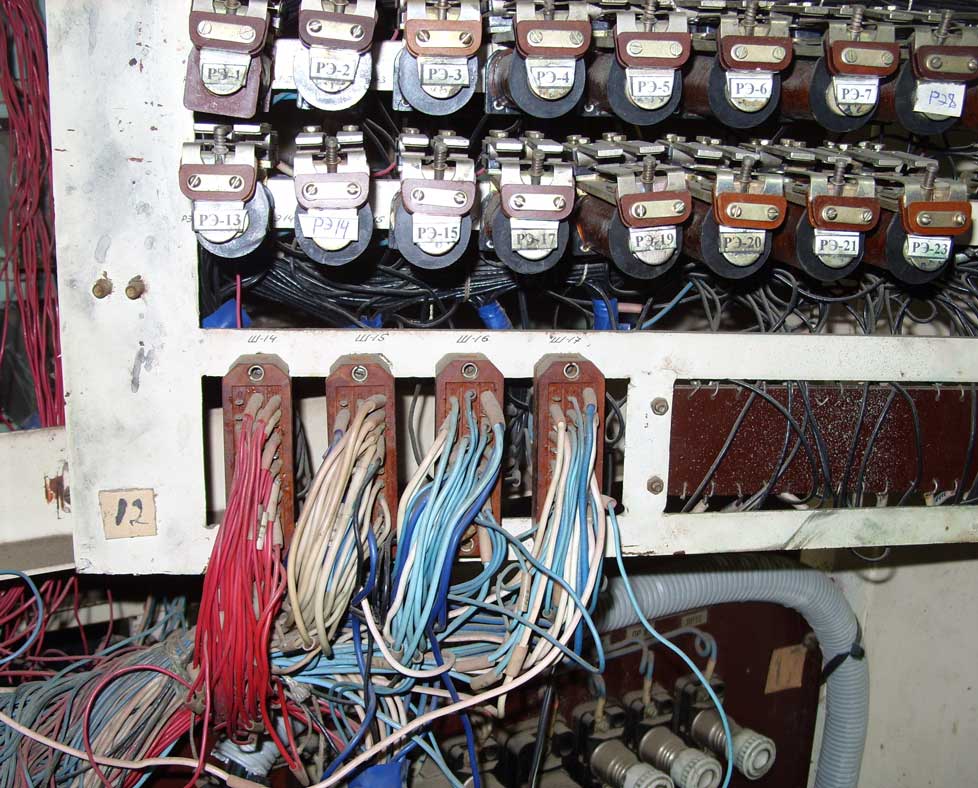

Поделитесь циклограммой пожалуйста и распайка разъемов Ш14 Ш15 Ш16 Ш17 нужна.
Вложения

Аватара пользователя
Чиж
Сообщения: 430
Зарегистрирован: 07 авг 2013, 09:15
Страна, Регион, Область: РОССИЯ Свердловская обл
Город: Екатеринбург
Откуда: Свердловск СССР
Благодарил (а): 3 раза
Поблагодарили: 33 раза

Re: 3134 релейный

#2 Сообщение Чиж » 21 мар 2014, 16:27

Набрал в поиск mail.ru Д3134, выскакивает Паспорт

Аватара пользователя
Lmitry
Сообщения: 365
Зарегистрирован: 27 апр 2010, 21:56
Страна, Регион, Область: Россия
Город: Краснодар
Откуда: Кемерово
Благодарил (а): 0
Поблагодарили: 11 раз
Контактная информация:

Re: 3134 релейный

#3 Сообщение Lmitry » 21 мар 2014, 17:34

Прошу прощения, это оказывается Д3134-500. Смутило отсутствие буквы Д на шильдике (наверное забыли набить) и Раздельнянский завод. Сылки на документацию http://www.chipmaker.ru/files/category/ ... 20__st__20
Ну а вообще тему можно закрыть (удалить)
