Нужна схема на Д-3127

[Acidr]

Здравствуйте, уважаемые.
Нужна помощ.
Точнее схема гидравлики и электросхема на Хмельницкий термопласт Д-3127 1988 года выпуска, 63 кубика, 50 т.с.
Нашел ПДФ-ку в интернете, но она практически не читаемая.
Заранее спасибо.
Или направьте в нужную тему.

[Бегемот]

Может ДЕ?

[Serghei]

Д или ДЕ???

[Acidr]

Может ДЕ?

Кажется Д. На бирке написано Д.
Хмельницкий завод.
Схема нужна релейная.

[Чиж]

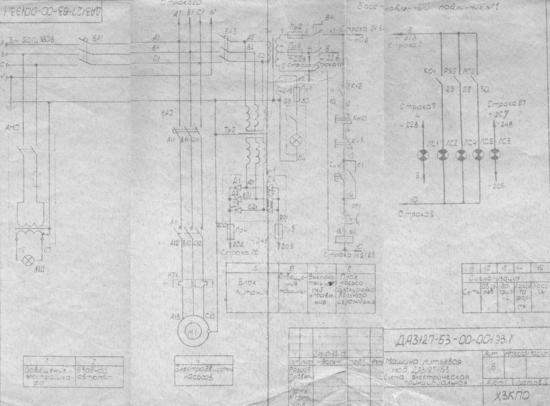

Вот, пожалуйста. Правда как Вы сумеете прочитать эту схему - вопрос. И ещё, как обьясняет автор, Д3127 у одесситов в последствии стал именоваться ДА3127. Я нашёл эту схему на сайте ЭЛЕКТРОНИКА КОНТРОЛЛЕРЫ НАЧАЛО ПРОГРАМИРОВАНИЯ.

[Чиж]

Вот ещё. Правда они почему то ТПА 32 её именуют, но на схеме явно просматривается ДА3127

[Acidr]

Ещё бы и гидравлическую схемку, было-бы неплохо.
Не сочтите за балованного, чтоб более читабельно!
Спасибо.

[Acidr]

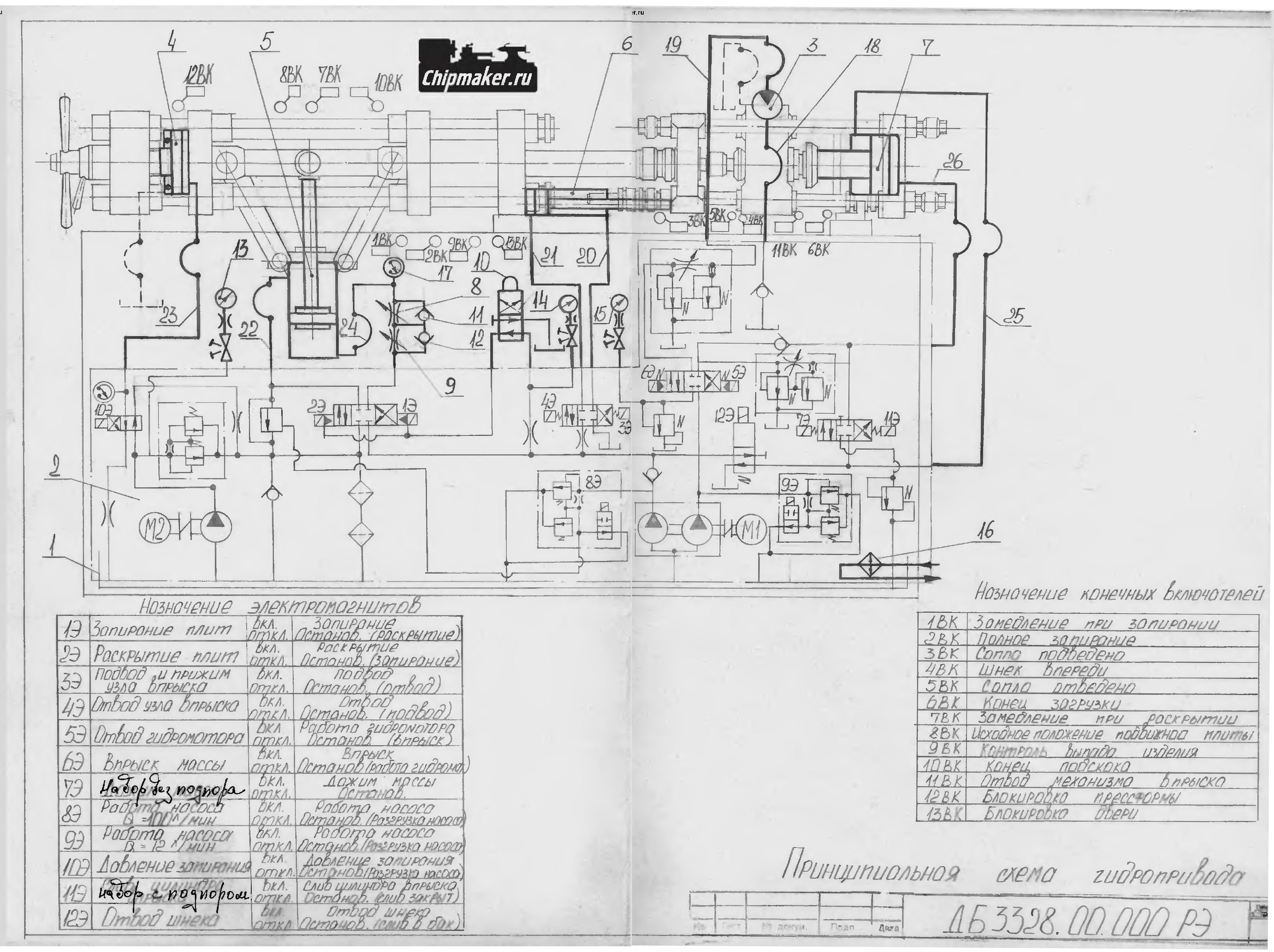

Вот, может пригодится кому-то!?
http://www.chipmaker.ru/files/go/8b178a ... 2b2fb6cce/

[Acidr]

Вот, может пригодится кому-то!?
http://www.chipmaker.ru/files/file/5291/

Поправил ссылку http://www.chipmaker.ru/files/file/5291/

[Karakol]

Где то были схемы на ДА3130. Если еще не выбросили. Вот только не помню, отличаются они от ДА3127 или нет. Кто знает?

[Lmitry]

Вот, пожалуйста. Правда как Вы сумеете прочитать эту схему - вопрос. И ещё, как обьясняет автор, Д3127 у одесситов в последствии стал именоваться ДА3127. Я нашёл эту схему на сайте ЭЛЕКТРОНИКА КОНТРОЛЛЕРЫ НАЧАЛО ПРОГРАМИРОВАНИЯ.

Как бы схемку в хорошем разрешении получить на почту или файлообменник какой...

[Lmitry]

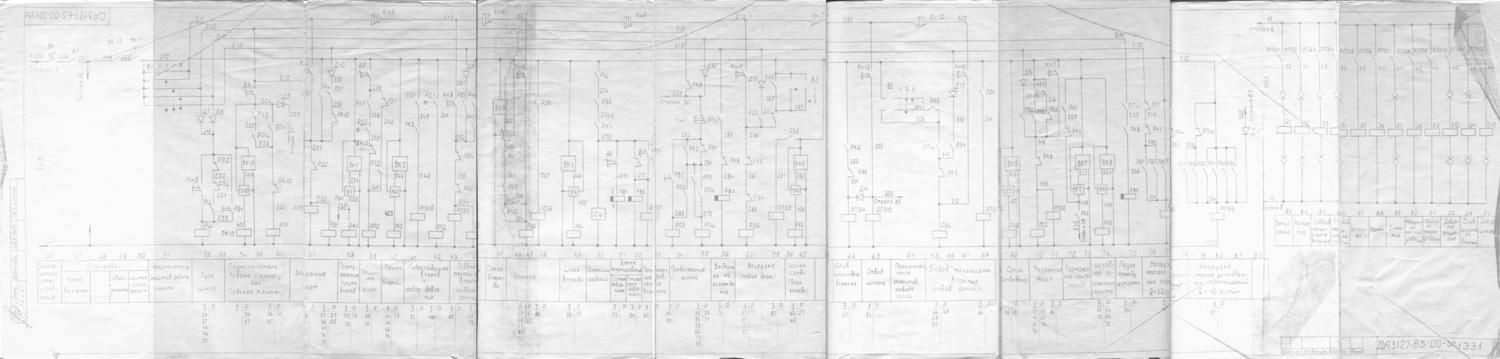

вот такую бы в нормальном разрешении

[Lmitry]

Нашел, может кому пригодится...
